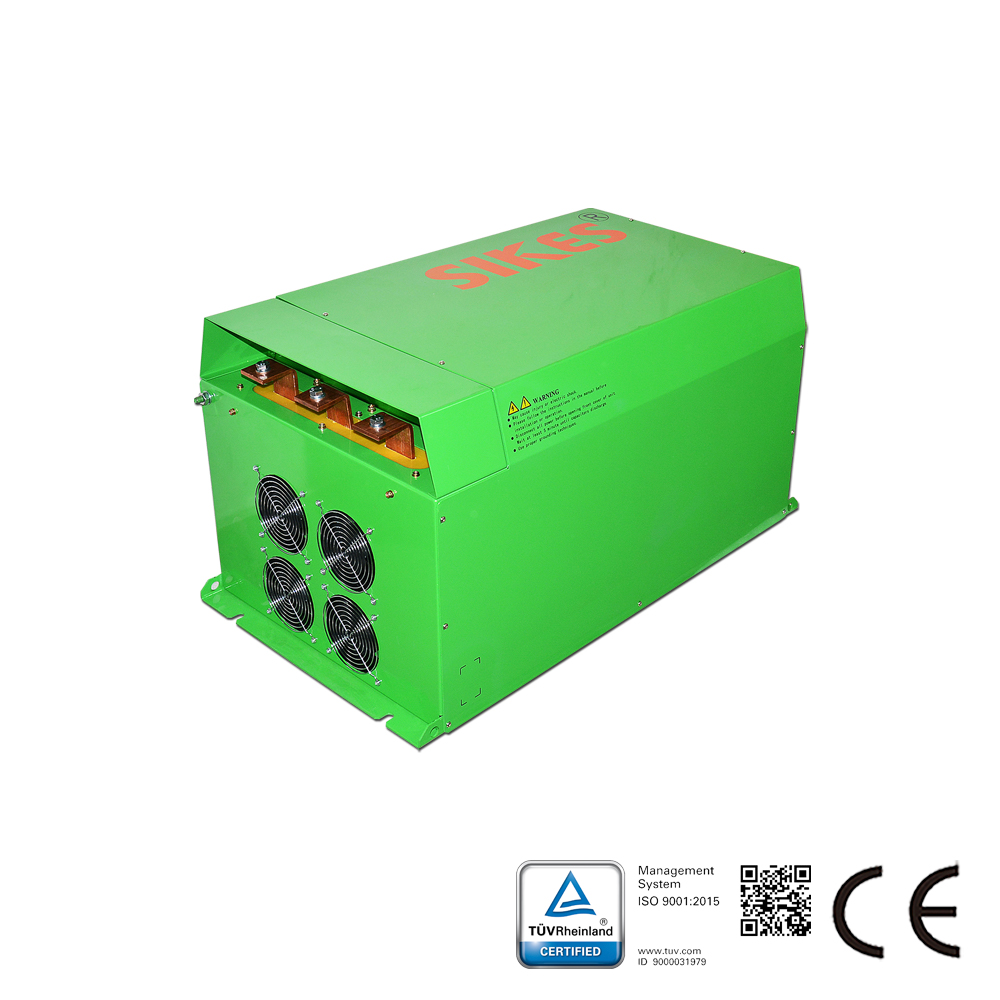

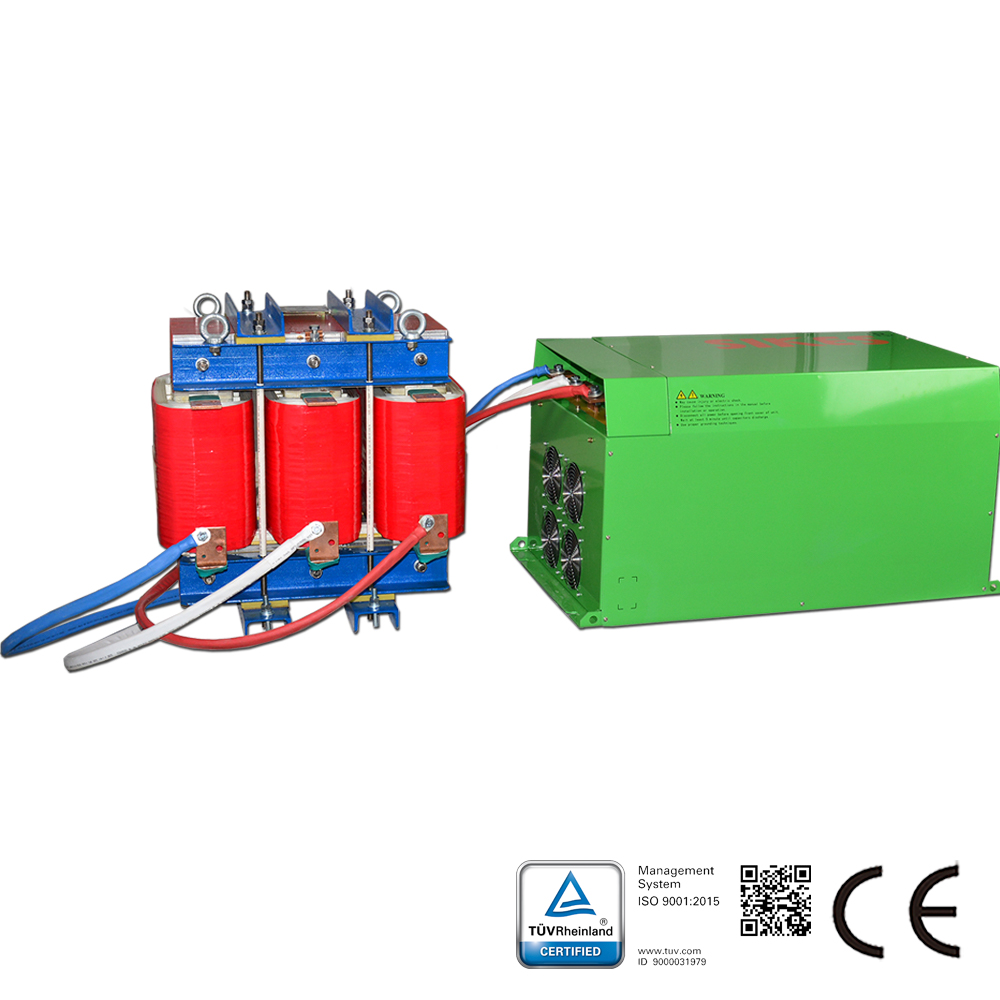

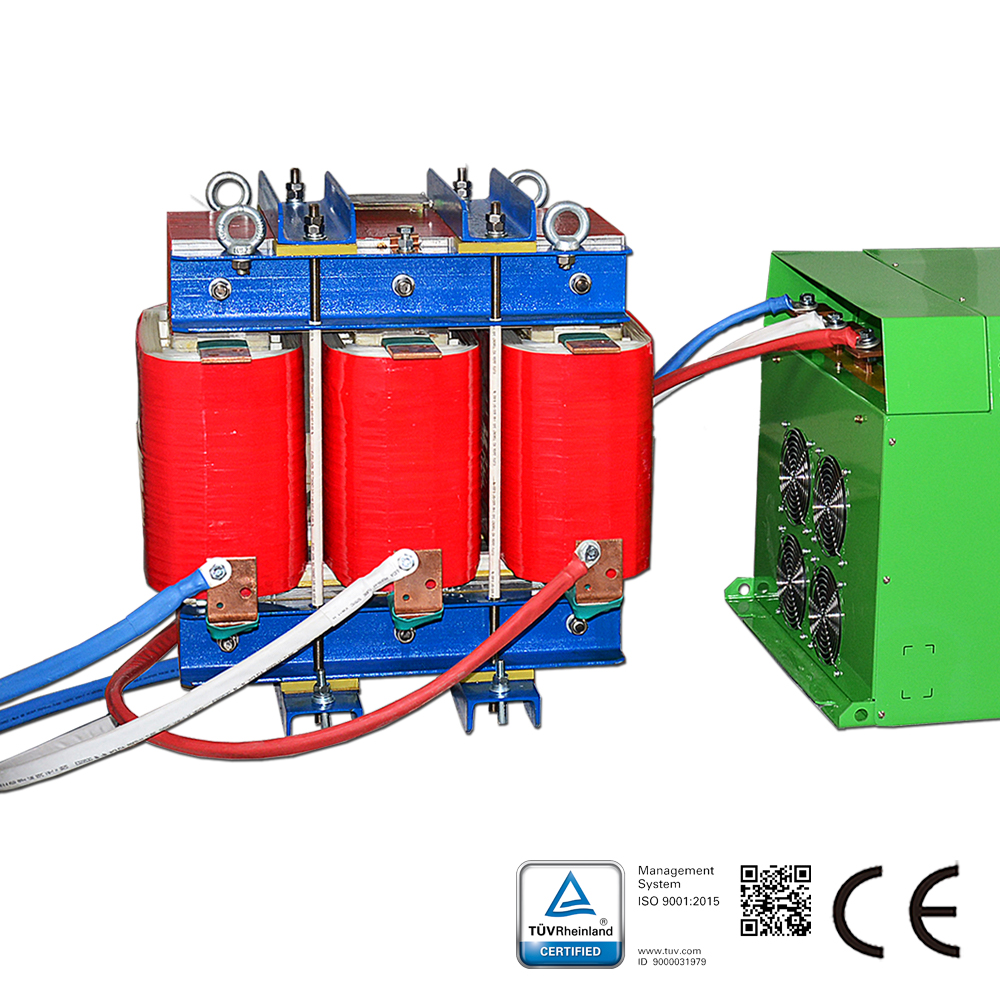

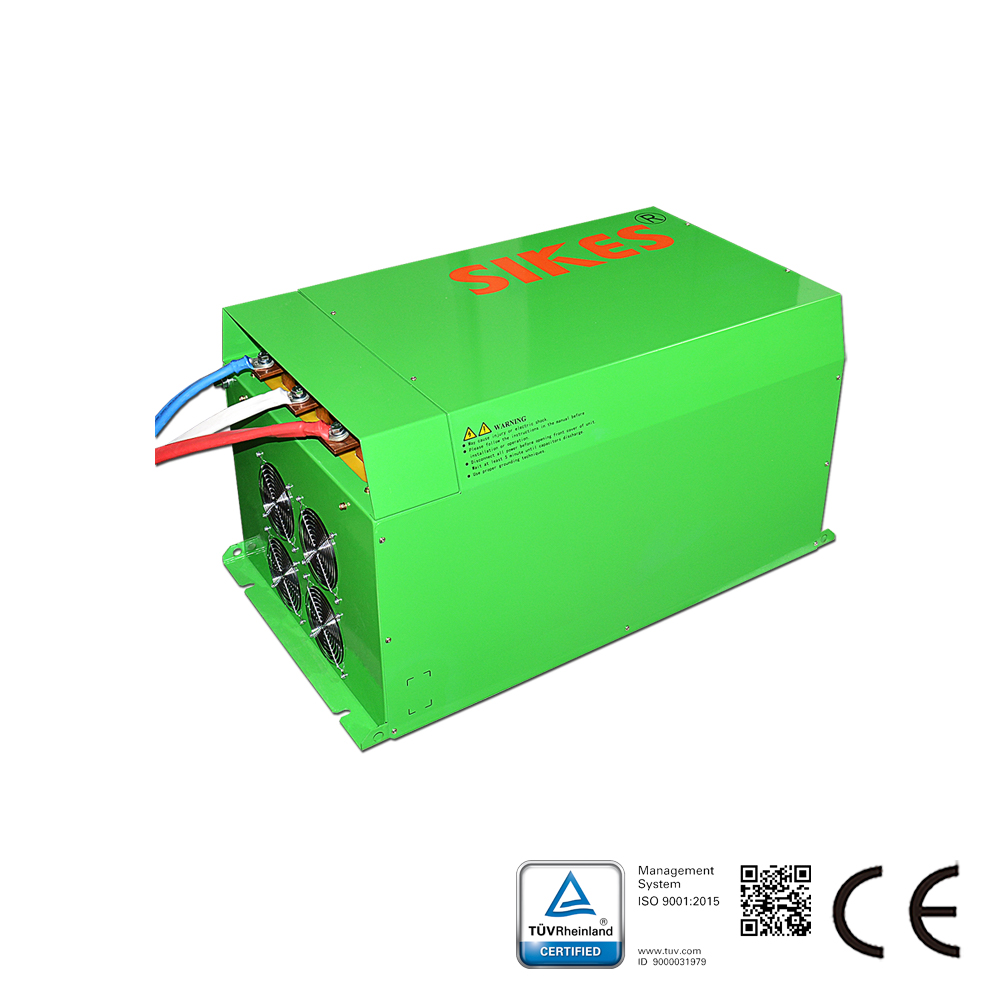

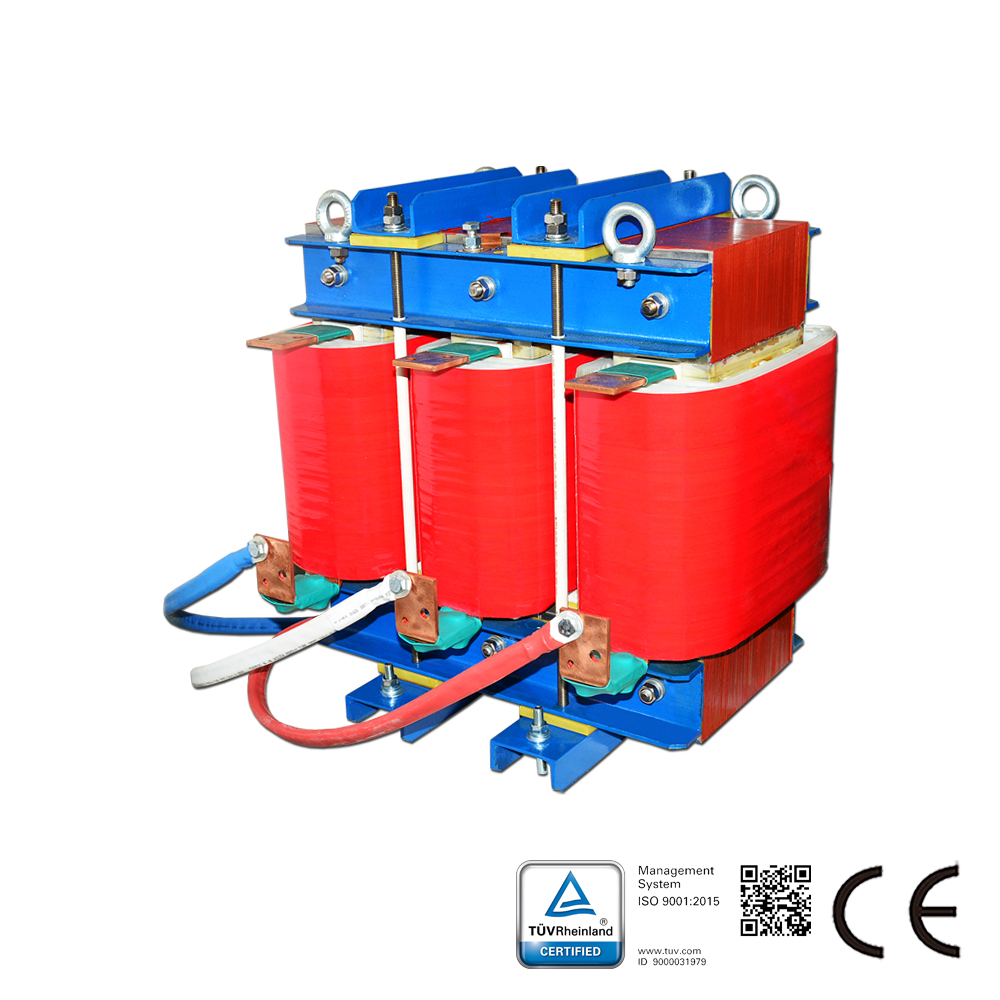

Описание синусоидального фильтра:

Серия синусоидальных фильтров SWF преобразует ШИМ-сигнал на выходе частотных преобразователей в гладкую синусоиду с низким уровнем остаточных гармоник;
Уменьшают явление резонанса, вызванное распределённой ёмкостью и индуктивностью длинного кабеля (более 50 метров);
Устраняют перенапряжение на двигателе, обусловленное высоким значением dv/dt;
Снижают шум двигателя за счёт применения фильтра;
Продлевают срок службы двигателя;
Защищают изоляцию двигателя;
Увеличивают дальность передачи;
При применении данного фильтра обычный двигатель может заменить специализированный двигатель для частотного привода.

Характеристики синусного фильтра:
Синусные фильтры Sikes для различных серводвигателей систем ЧРП (особенно для инверторов или импульсных источников питания) предназначены для преобразования ШИМ выходного напряжения инвертора и формирования практически синусоидального напряжения. Пассивная серия предназначена для использования в сетях 380 В – 480 В.
Sikes предлагает вам экономичную альтернативу фильтрам Schaffner и MTE.

Технические данные синусного фильтра:
Номинальный диапазон напряжения: 3*380–500 В переменного тока ±10%
Частота двигателя: 0–120 Гц;
Частота коммутации: 2,0 кГц –16 кГц;
Остаточная пульсация напряжения: КНИ<5%
Падение напряжения при номинальном токе: ≤10% (50 Гц);
Длина кабеля двигателя: до 2000 м;
Режим работы: продолжительный для внутренней эксплуатации
Номинальная мощность привода двигателя на входе: 3,7 кВт – 630 кВт;
КПД: 98–99% при номинальном сетевом напряжении и мощности
Возможность перегрузки: 150% 60 с, 120% 60 мин
Испытательное напряжение: 2240 В постоянного тока, 2 с (линия/линия) 2720 В постоянного тока, 2 с (линии/корпус)
Электрическая прочность: 4000 В переменного тока/5 мА/60 с
Сопротивление изоляции: сердечник-обмотка, ≥100 МОм (1000 В постоянного тока);
Климатическая категория (IEC60068-1): 25/100/21
Степень защиты: IP30 (IP40/IP54 по запросу), внутренняя: IP21
Охлаждение: внутреннее принудительное воздушное
Тип нагрузки: типичная нагрузка двигателя; стандартный повышающий трансформатор; другие линейные нагрузки;

Технические стандарты синусного фильтра:
Конденсаторы: CEI EN 60831-1/2, IEC 831-1/2
Оборудование: CEI EN60439-1, IEC 439-1, IEC 60939

Применения синусоидального фильтра:
Вентиляторы, конвейеры, насосы
Системы отопления, вентиляции и кондиционирования, компрессоры
Лифты, краны, ветроэнергетика, ИБП, СЭП
Электропривод с длинным кабелем
Электропривод с несколькими параллельно соединенными двигателями
Средневольтные применения (установка перед повышающим трансформатором)
