Обзор электромагнитной совместимости (ЭМС)

Электромагнитная совместимость (ЭМС) означает способность электронного оборудования или систем нормально функционировать в своей электромагнитной среде, не вызывая недопустимых электромагнитных помех для любых объектов в этой среде.

ЭМС подразделяется на электромагнитные помехи (ЭМП) и электромагнитную восприимчивость (ЭМВ).

С быстрым развитием электронных технологий, повышением степени интеграции устройств и расширением рабочих частот в более высокие диапазоны электромагнитная среда становится все более сложной.

Проблемы ЭМС стали критическим узким местом, ограничивающим исследования, разработку, производство и применение электронного оборудования. Эти проблемы могут не только приводить к снижению производительности и функциональным отклонениям, но даже вызывать аварийные ситуации.

Запрос по продукту или решению

Основные проблемы электромагнитной совместимости (EMC)

Проблемы EMC встречаются во многих отраслях, включая электромобили, медицинское оборудование, коммуникационные устройства, промышленную автоматизацию, частотные приводы, возобновляемую энергетику, системы хранения энергии, освещение и HVAC.

1

Проблемы кондуктивных помех в высокочастотных импульсных источниках питания

Высокочастотные импульсные источники питания широко применяются в зарядном оборудовании для электромобилей, инверторах накопления энергии и промышленных источниках питания. В процессе переключения генерируются значительные помехи дифференциального и синфазного типа, которые распространяются в электросеть через силовые линии, что легко приводит к превышению норм кондуктивных помех и нарушению работы другого оборудования.
2

Недостаточная иммунность оборудования в сложных электромагнитных средах

В промышленной автоматизации, медицинском оборудовании и системах связи оборудование часто сосуществует с сильными источниками помех, такими как преобразователи частоты и приводы двигателей. Электромагнитный шум может проникать в систему через линии электропитания или пространственную связь, влияя на стабильную работу модулей управления и сигнальных модулей.
3

Проблемы электромагнитной связи в высокоплотных электронных системах

Миниатюризация и высокая степень интеграции оборудования приводят к уплотнению внутренних силовых и сигнальных линий, что легко вызывает перекрестные помехи и электромагнитную связь, увеличивая уровень шума системы, снижая качество сигнала и влияя на стабильность работы оборудования.
4

Все более строгие требования к ЭМС и сертификации

Электронное оборудование должно соответствовать строгим стандартам ЭМС, таким как испытания на кондуктивные помехи и помехоустойчивость. Если вопросы ЭМС не полностью учтены на этапе проектирования, часто требуются многократные доработки, что увеличивает затраты на НИОКР и задерживает вывод продукта на рынок.

Общие стратегии решения проблем EMC

Наиболее распространенные методы решения задач EMC в промышленности включают следующие категории:

Контроль источников помех

Оптимизируя выбор компонентов и базовую конструкцию схемы, уменьшите резкие изменения электромагнитной энергии в источнике, достигая «предотвращения проблем до их возникновения».

Оптимизация компонентов

Использование малошумящих компонентов и развязывающих цепей для снижения переходных колебаний тока.

Формирование формы сигнала

Регулировка резистора управления переключателем или добавление RC-буферов замедляет dv/dt для подавления высокочастотных колебаний.

Дисперсия энергии

Применение технологии расширения спектра для модуляции тактовой частоты, равномерно распределяя пиковую энергию на определенных частотных точках.
Блокирование пути распространения

Установка физических или электрических барьеров на пути распространения электромагнитной энергии, прерывание путей излучательной и кондуктивной связи с помощью методов экранирования и заземления.

Физическое экранирование

Использование материалов с высокой проводимостью или высокой магнитной проницаемостью для герметизации корпусов и кабелей, устранение пространственных помех связи.

Устройство заземления

Различие между низкочастотным одноточечным заземлением и высокочастотным многоточечным заземлением, обеспечение непрерывности плоскости заземления для снижения импеданса заземления.

Согласование импеданса

Заземление и оптимизация путей возврата для высокоскоростных сигналов значительно уменьшают эффекты рамочной антенны.
Защита чувствительного оборудования

Путем создания частотно-избирательных барьеров на силовых и сигнальных портах повышается помехоустойчивость оборудования, что обеспечивает стабильную работу в сложных электромагнитных средах.

Очистка электропитания

Установка фильтров на входе питания чувствительных модулей для эффективного предотвращения кондуктивных помех от источника питания.

Защита сигналов

Применение дифференцированной фильтрации для сигналов разной скорости: использование RC-фильтров нижних частот для низкоскоростных сигналов и синфазных дросселей для высокоскоростных сигналов.

Пространственная изоляция

Реализация локального экранирования и физической изоляции для чувствительных цепей или модулей с целью блокировки помех ближнего поля.

Что такое фильтр ЭМС?

ЭМС-фильтр — это ключевой электронный компонент, используемый для подавления электромагнитных помех в электронном оборудовании.

Он в основном состоит из пассивных компонентов, таких как катушки индуктивности, конденсаторы и резисторы, и использует характеристики реакции этих компонентов на сигналы разных частот для достижения частотно-избирательной фильтрации.

Его основная функция заключается в создании частотно-избирательного барьера на пути распространения помех, эффективно подавляя кондуктивные электромагнитные помехи (EMI), тем самым гарантируя, что оборудование не создает помех другим и не подвергается помехам от других.

В высокочастотных, сложных электромагнитных средах, таких как новые источники энергии, автомобильная электроника и промышленная автоматизация, ЭМС-фильтры стали критически важным компонентом для прохождения продукцией международных стандартов сертификации, таких как CISPR и IEC.

Основные функции EMC Filter

EMC Filter подавляет проводимые помехи в обоих направлениях и улучшает чистоту сигнала, обеспечивая стабильную работу оборудования и соответствие нормативам EMC.

Подавление внешних излучений от источников помех

Подключенный последовательно на входе линии питания или сигнала, фильтр эффективно подавляет высокочастотные помехи, генерируемые внутренними импульсными источниками питания, приводами двигателей, цифровыми схемами и т.д., предотвращая их передачу в электросеть через линию питания и влияние на другое оборудование. Особенно с широким распространением импульсных источников питания практически невозможно соблюсти пределы кондуктивных помех по стандартам CISPR 32 или CISPR 11 без использования фильтров.
Защита чувствительных цепей от внешних помех

Внешние помехи в сети, такие как скачки напряжения, гармоники и радиочастотный шум, могут проникать в оборудование через линии электропитания. ЭМС-фильтры, обладая характеристиками фильтра нижних частот, блокируют высокочастотные помехи, обеспечивая стабильную работу последующих цепей управления, датчиков, АЦП и других чувствительных модулей.
Достижение чистой передачи сигнала

В системах связи и сбора данных фильтры уменьшают искажение сигнала и наложение шума, улучшают отношение сигнал/шум, а также обеспечивают целостность данных и надежность системы.
Соответствие нормативным и сертификационным требованиям

Во многих странах существуют обязательные стандарты соответствия электромагнитной совместимости (ЭМС) для электронных изделий (например, FCC, CE, CCC). Использование соответствующих фильтров ЭМС необходимо для успешного прохождения испытаний и выхода продукции на рынок.

Преимущества EMC Filter

Благодаря простоте установки, высокой эффективности подавления помех и устойчивости к окружающей среде EMC Filter обеспечивает комплексную защиту от EMI и EMS.

Просто и удобно в использовании

Фильтр подключается последовательно непосредственно в цепь. Доступно несколько способов подключения для удовлетворения различных потребностей, что делает установку простой и быстрой. На этапе проверки ЭМС-тестирования он может быть быстро заменен, что облегчает тестирование, экономит время и повышает эффективность.
Эффективное подавление электромагнитных помех

Он может одновременно подавлять дифференциальный и синфазный шум, обеспечивая отличное подавление помех в широком диапазоне частот и значительно снижая кондуктивные излучения.
Разнообразные формы, высокая селективность

Независимо от того, касается ли это номинальной мощности, формы установки или способа подключения, выбор может быть сделан на основе фактических потребностей клиента. Подходящие продукты можно найти для применений, начиная от печатных плат и заканчивая готовыми механизмами.

Высокая экологическая адаптивность

В большинстве случаев они имеют металлический корпус в качестве носителя, а внутренняя часть заливается электронным компаундом. Это позволяет им стабильно работать в суровых промышленных условиях с широким диапазоном температур, высокой влажностью и вибрацией, а также функционировать в сложных электромагнитных средах.
Универсальное решение проблем ЭМС

Фильтры ЭМС обычно состоят из нескольких компонентов, образующих многоступенчатые фильтрующие блоки. Поэтому они не только играют основную роль в решении проблем кондуктивных и радиационных помех, но также способствуют устранению проблем ЭМС, таких как радиационная и кондуктивная помехоустойчивость, электростатический разряд (ЭСР) и перенапряжения.

Типичные области применения EMC Filter

Основываясь на проблемах EMC в различных отраслях и сценариях применения, наша компания разработала несколько серий EMC Filter.

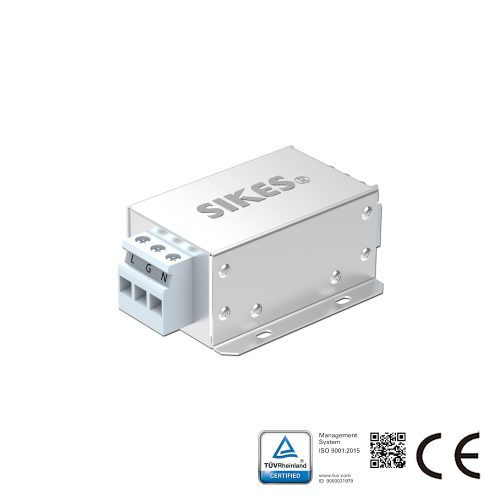

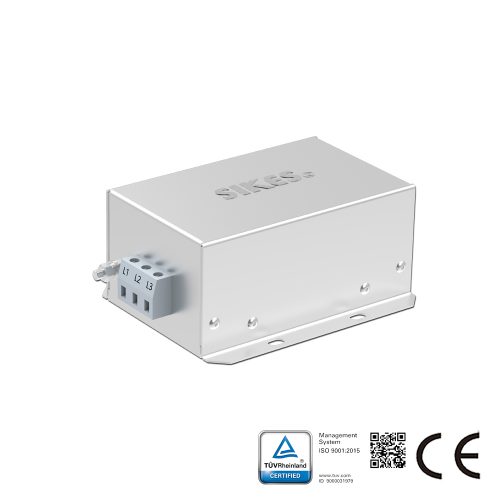

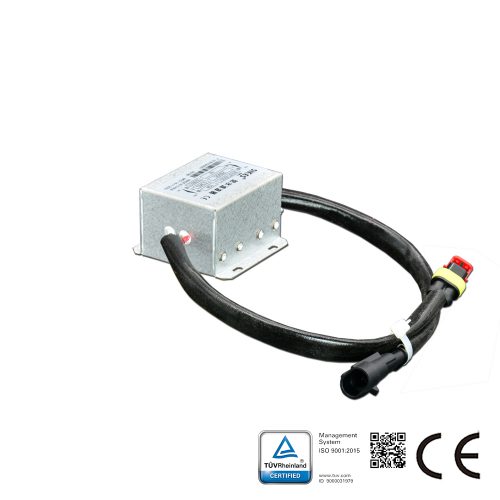

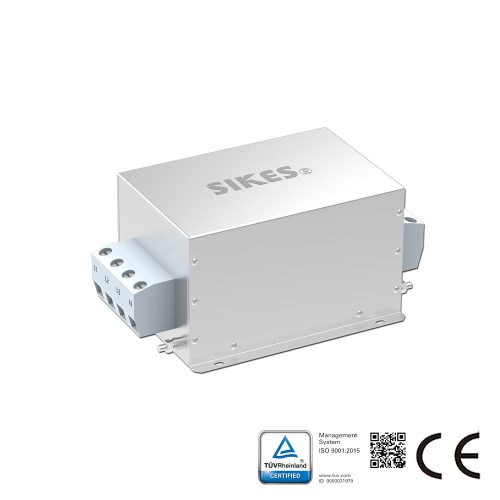

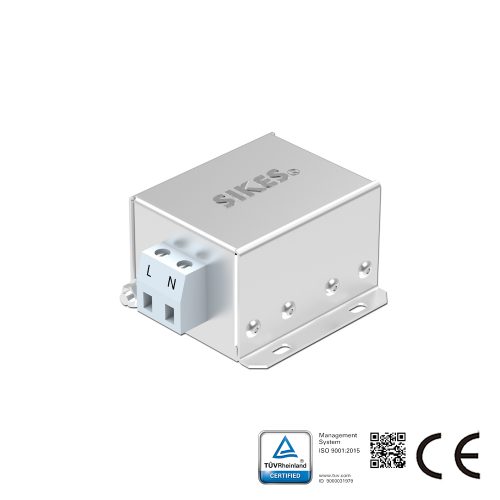

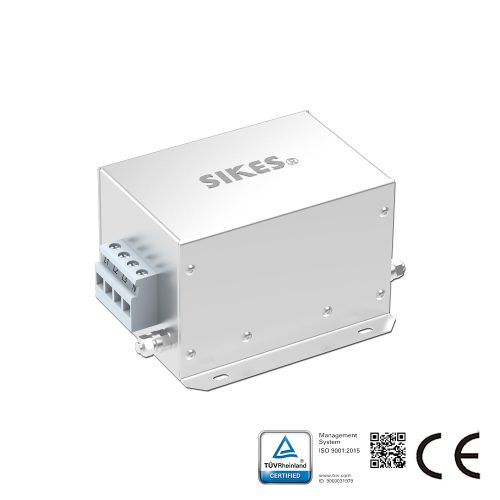

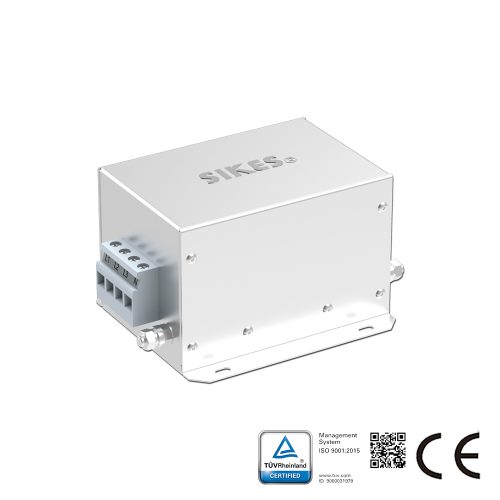

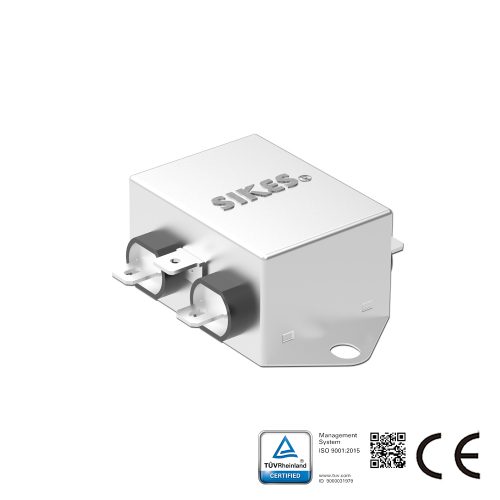

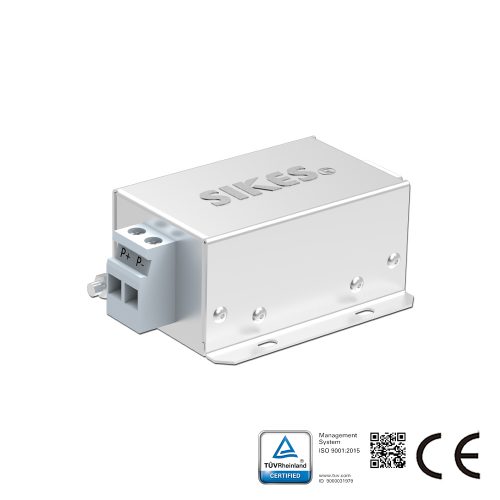

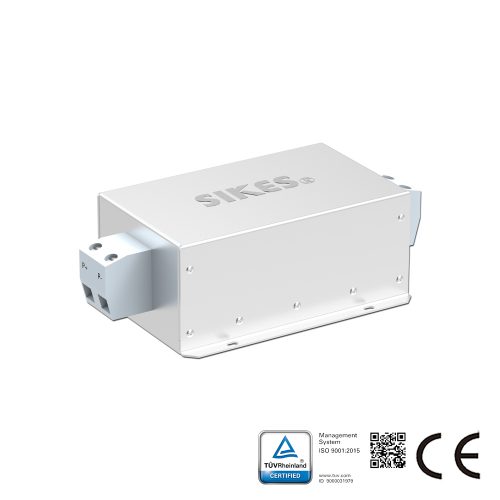

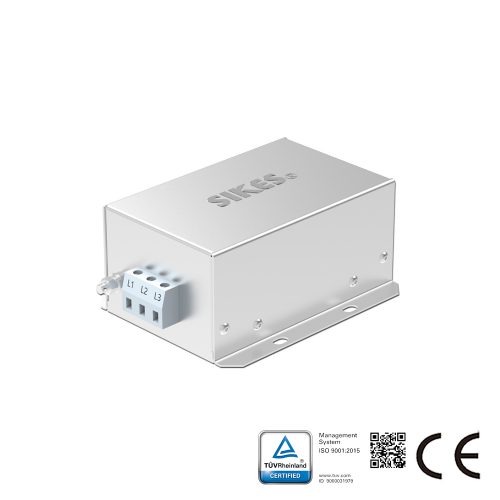

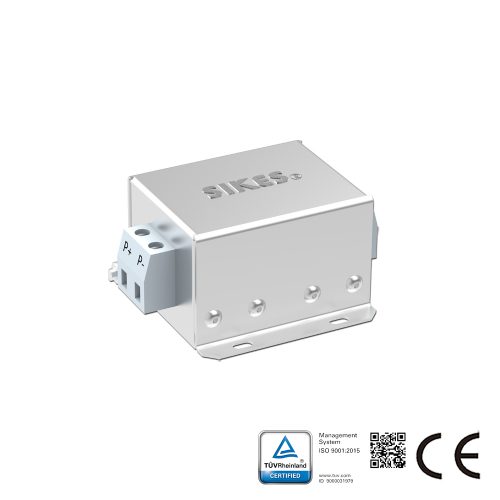

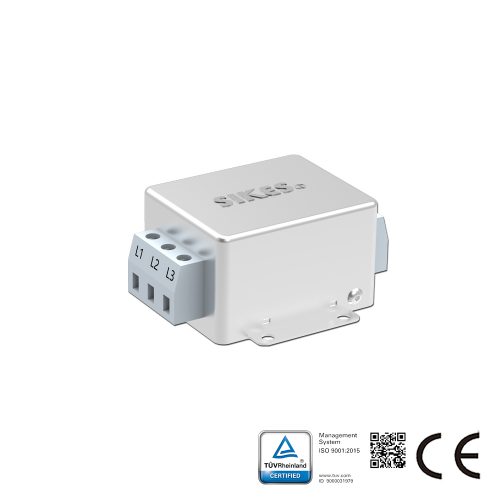

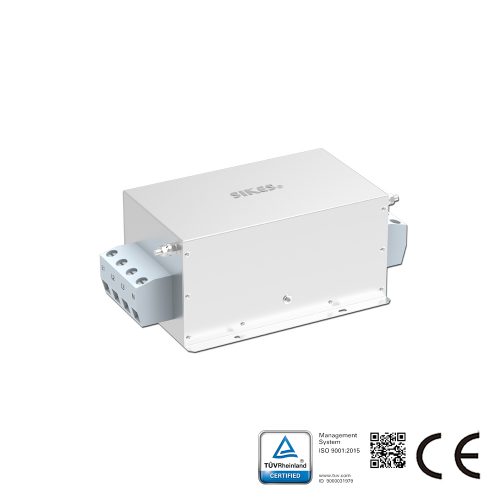

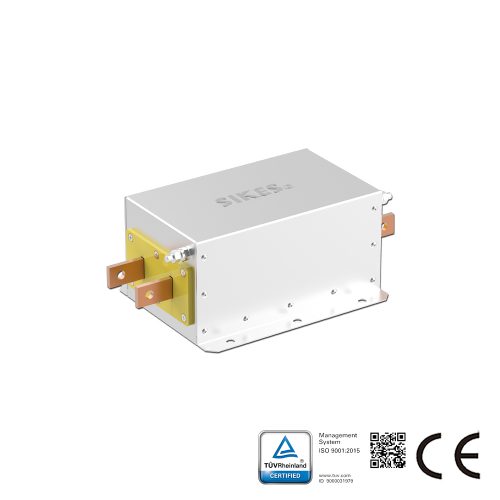

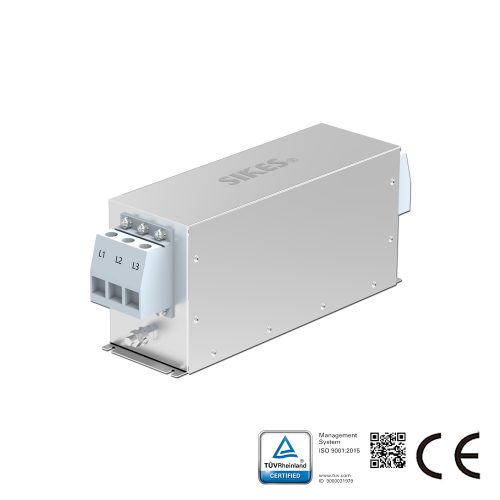

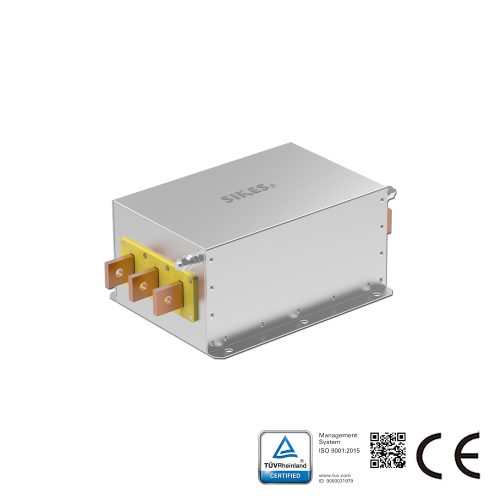

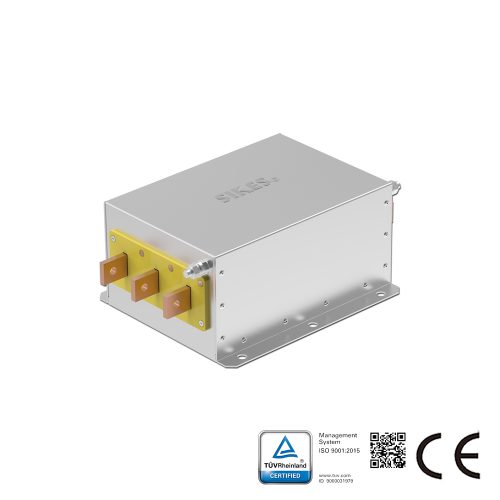

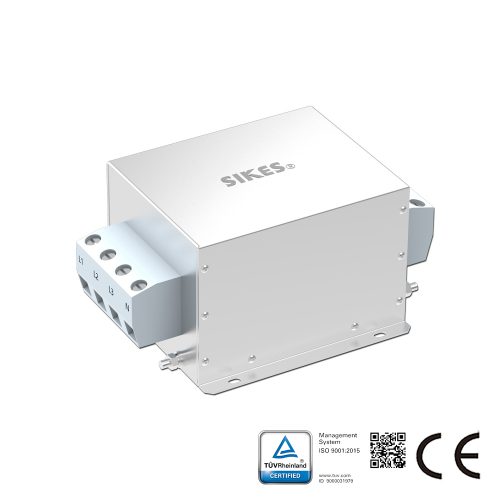

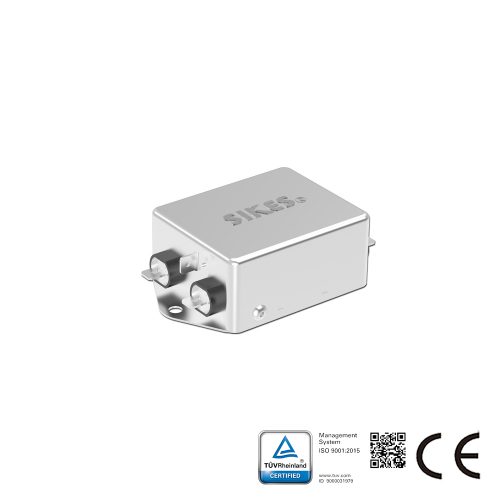

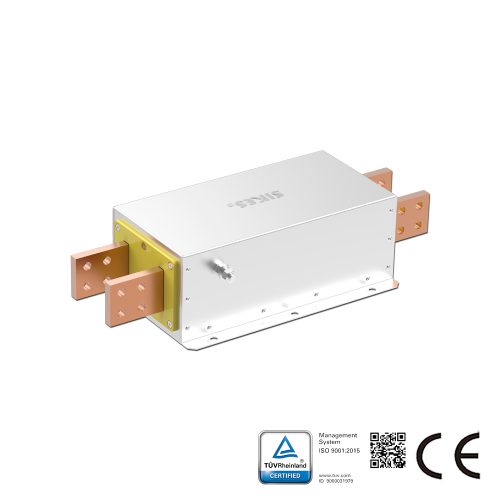

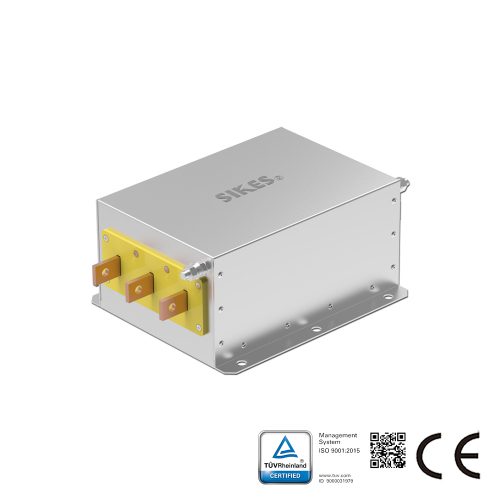

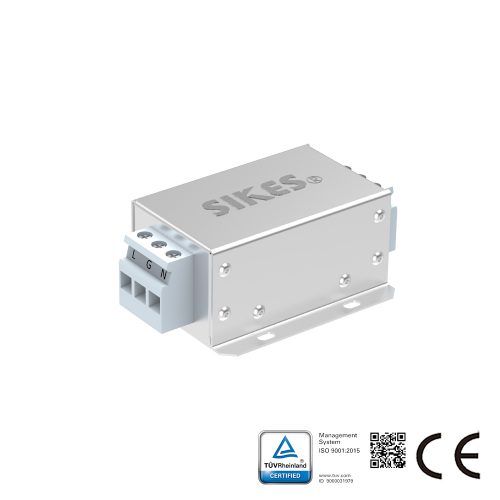

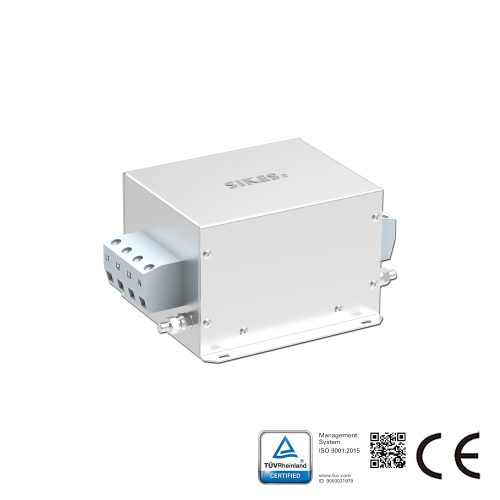

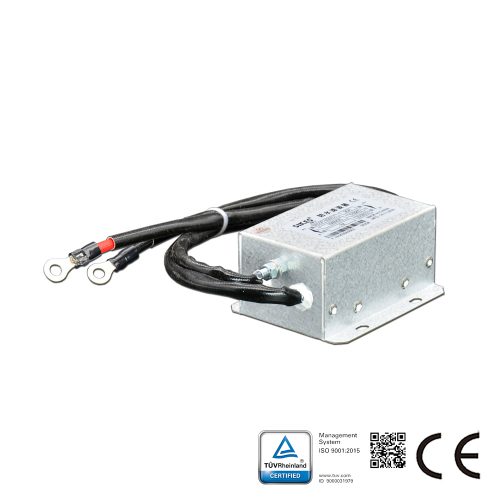

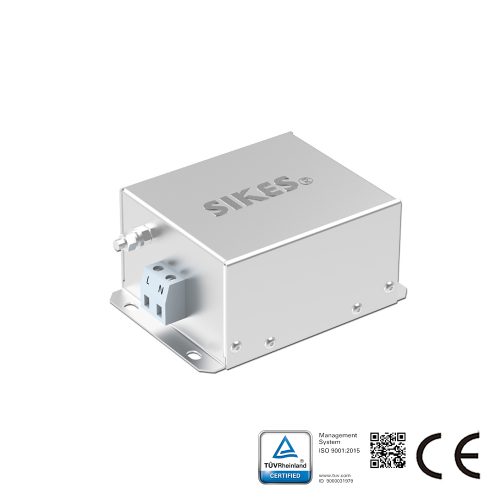

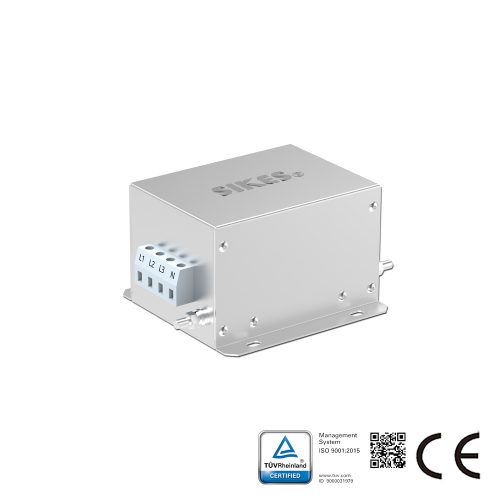

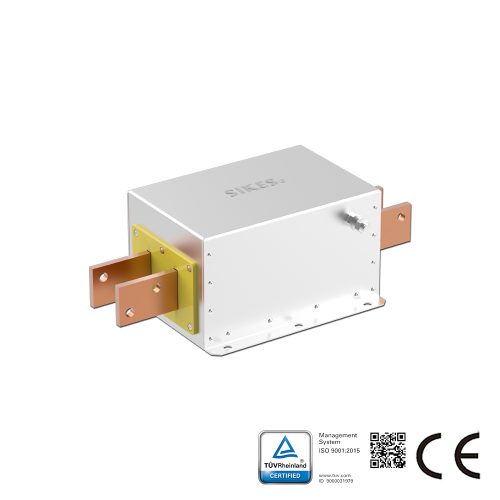

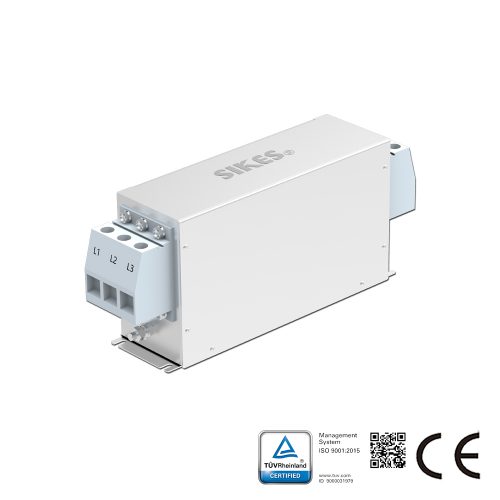

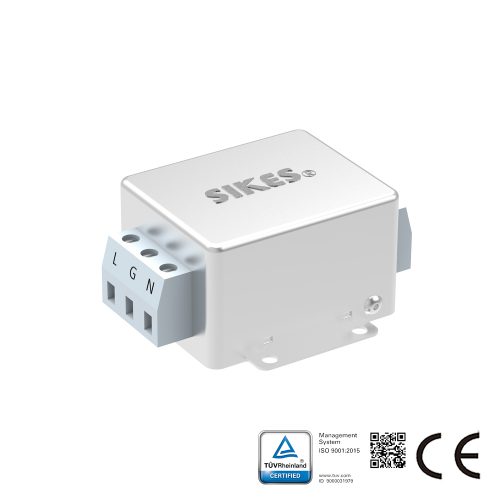

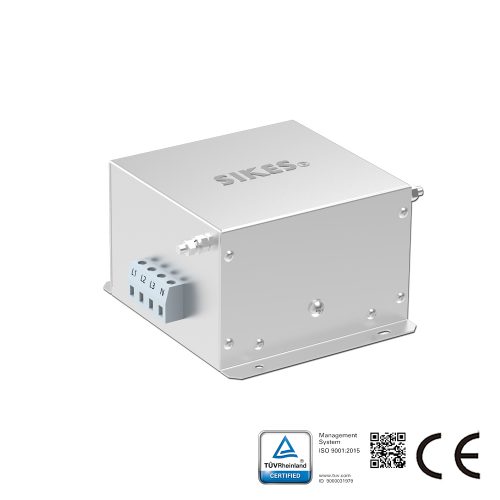

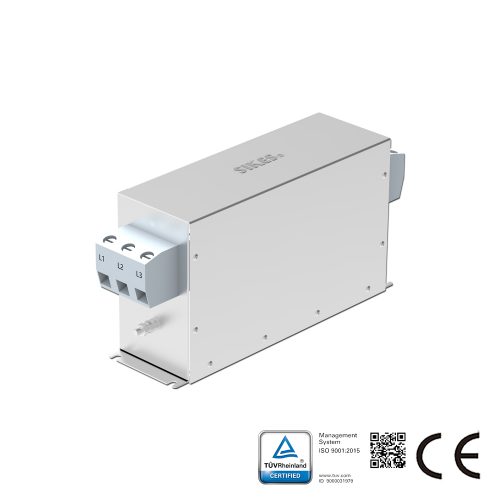

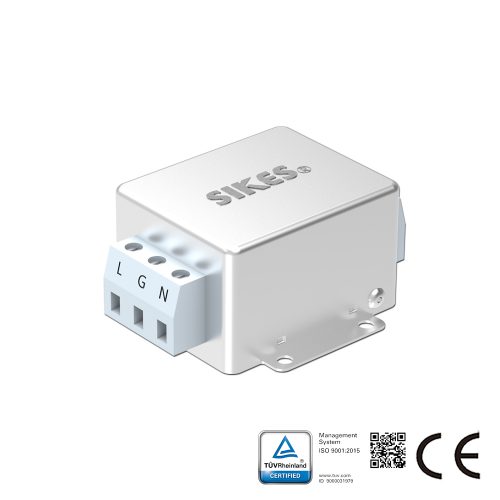

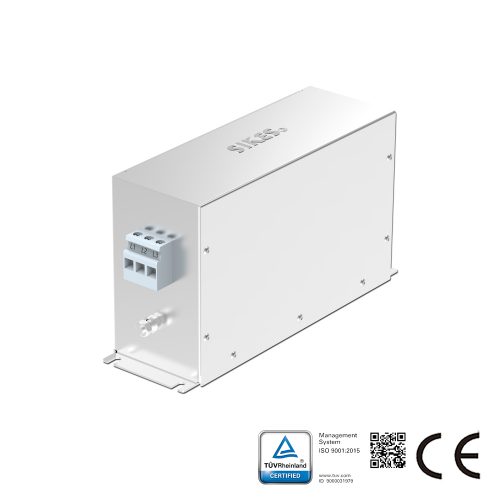

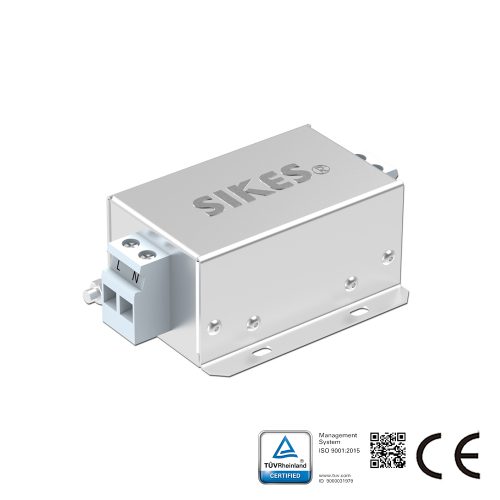

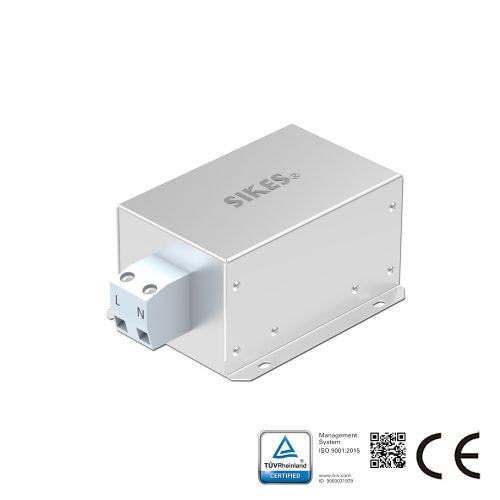

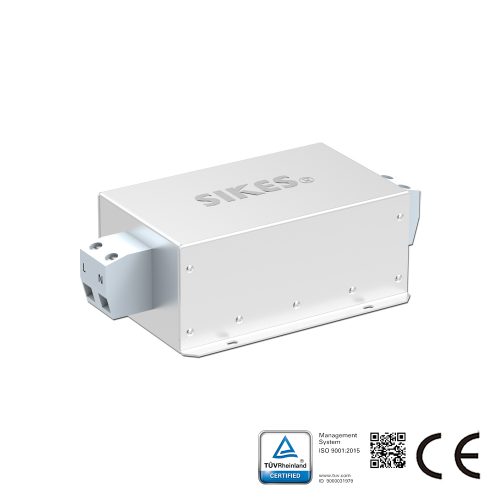

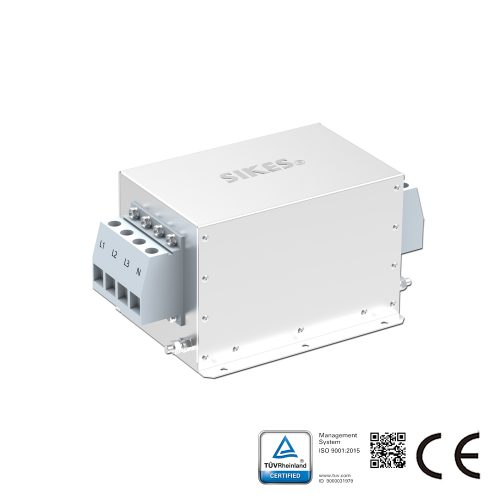

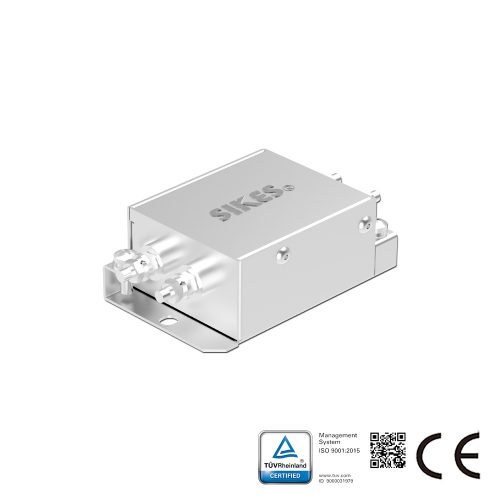

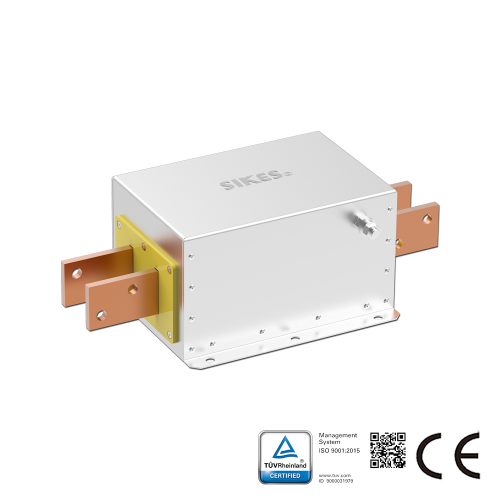

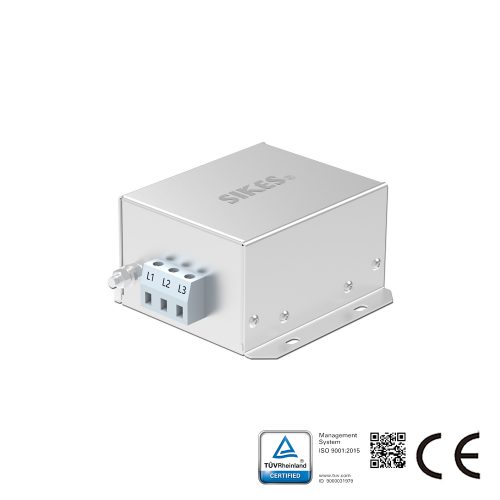

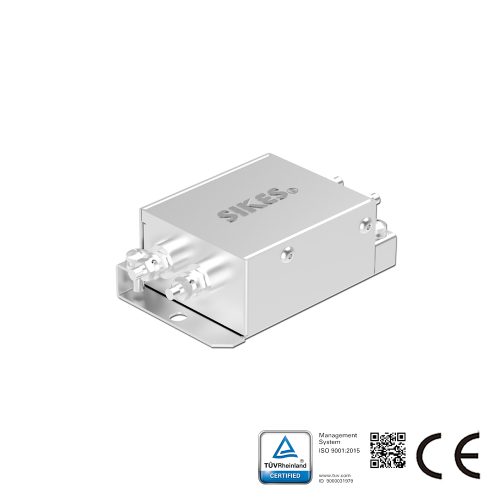

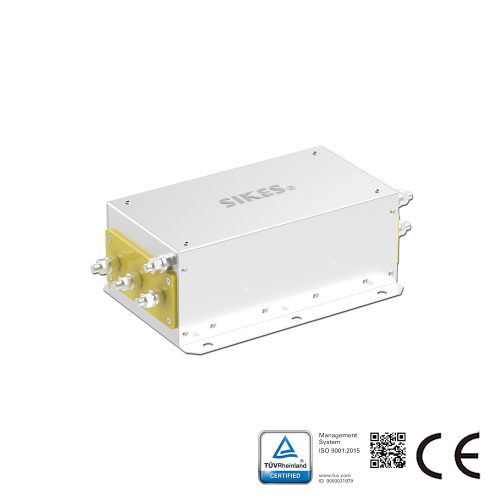

Application	DC Filters			Single-Phase EMC/EMI Filters							3-Phase EMC/EMI Filters											3-Phase Neutral Line Filters
Application	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
Transmission & Drive Devices						●	●	●	●		●	●	●	●	●	●						●	●	●
Industrial Robots & Automation						●	●	●			●	●	●	●		●	●					●	●
Semiconductor Equipment					●	●	●	●	●					●		●	●					●	●
Energy Storage Equipment	●	●	●			●	●	●	●				●			●	●	●	●				●	●
Electric Vehicle Equipment & Charging Systems	●	●				●	●	●	●			●		●		●	●	●				●	●
Warehousing & Logistics Automation					●	●		●	●			●		●	●	●							●
HVAC Systems						●	●					●	●	●		●		●				●	●
Lighting Systems						●		●
Medical Instruments & Equipment				●	●	●	●							●						●			●	●		●
Energy Systems	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
Digital & Information Systems	●	●			●		●	●	●
Shielding & Security Facilities										●															●		●
Military Facilities & Equipment							●			●											●				●		●

Вывод

С развитием электронного оборудования в сторону более высоких частот и более высоких плотностей мощности проблемы электромагнитных помех в новых энергетических транспортных средствах, промышленной автоматизации, связи и новых энергетических системах становятся всё более актуальными.

Проектирование электромагнитной совместимости (ЭМС) стало ключевым аспектом обеспечения стабильной работы оборудования и прохождения соответствующих сертификаций.

Среди различных технологий подавления электромагнитных помех фильтры ЭМС являются одним из наиболее прямых и эффективных средств подавления кондуктивных электромагнитных помех.
Путём правильной установки фильтров на входе питания можно эффективно снизить распространение высокочастотных помех и улучшить показатели электромагнитной совместимости системы.

Для удовлетворения разнообразных потребностей применения наша компания предлагает широкий ассортимент фильтров ЭМС, которые широко применяются в промышленном, энергетическом и новом энергетическом оборудовании, обеспечивая надёжную гарантию стабильной работы системы и сертификации по ЭМС.
