Гармоническое решение для среднечастотной печи

Обзор решения Отраслевые проблемы Сравнение решений Что это такое Как выбрать Типовой пример Вывод Сопутствующие продукты

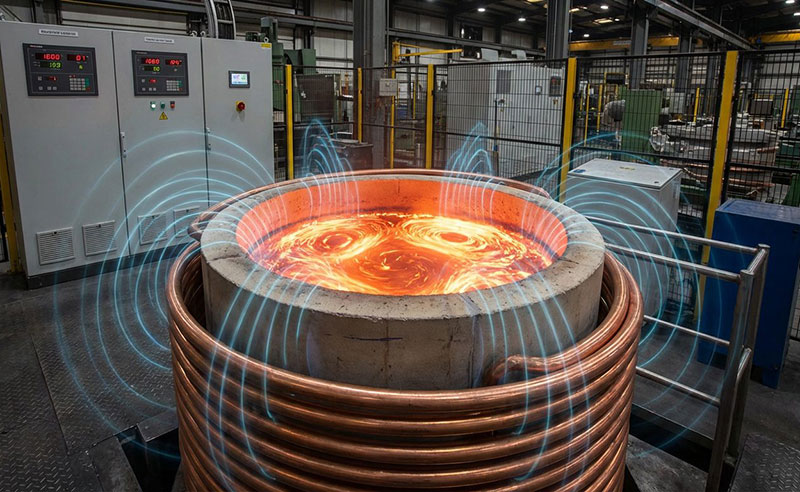

Обзор подавления гармоник для среднечастотных индукционных печей

Как один из наиболее многочисленных и загрязняющих источников гармоник в промышленном секторе, необходимость контроля гармоник для индукционных печей средней частоты уже является консенсусом в отрасли. Однако на практике проблема гармонического загрязнения далека от фундаментального решения.
С одной стороны, технологии подавления гармоник выглядят зрелыми — пассивные фильтры, активные фильтры, многоимпульсное выпрямление и другие решения уже нашли инженерное применение.
С другой стороны, однако, большинство предприятий по-прежнему сталкиваются с практическими трудностями в процессе фактического подавления, такими как несоответствие решений условиям эксплуатации, отсутствие надлежащих измерений и диагностики, а также высокие затраты на обслуживание. Эти проблемы часто приводят к «неполному подавлению» или даже к «ухудшению результатов после обработки».

Запрос по продукту или решению

Отраслевые проблемы

Несмотря на зрелость технических решений, предприятия по-прежнему сталкиваются с рядом практических проблем при снижении гармоник.

1

Смягчение последствий отстаёт от строительства – в основном реактивные меры

Большинство среднечастотных печей были построены и введены в эксплуатацию давно, поэтому подавление гармоник может быть реализовано только в качестве модернизации после факта, что не устраняет корневую причину, а его эффективность ограничена существующими условиями энергосистемы.
2

Пассивные решения несут риски резонанса – скрытые опасности, которые трудно предсказать

Полное сопротивление сети изменяется в зависимости от условий эксплуатации. Даже хорошо спроектированный LC-фильтр может вызвать резонанс из-за последующих изменений в структуре сети, что может усилить гармоники и даже повредить оборудование.
3

Упрощённые измерения и выбор диагностики не имеют надёжной основы

Многие предприятия, чтобы сэкономить средства, пропускают профессиональные измерения гармонического спектра и напрямую применяют универсальные решения, что приводит к несоответствию мощности фильтров фактической нагрузке.
4

Балансировать между стоимостью и эффективностью сложно – выбор часто склоняется к крайностям

Пассивные решения дешевле, но плохо адаптируются; активные решения работают хорошо, но дороги и сложны в обслуживании. Предприятия часто выбирают неправильно, руководствуясь логикой закупок по низкой цене, и впоследствии сталкиваются с еще более высокими затратами на переделку.

Сравнение основных решений по снижению гармоник для среднечастотных индукционных печей

Основные подходы к снижению гармоник в среднечастотных индукционных печах включают два направления: «активное предотвращение» и «пассивная компенсация». Ниже представлены основные современные решения.

Пассивный гармонический фильтр

Состоит из конденсаторов и реакторов, обеспечивает путь с низким импедансом для фильтрации определенных гармоник (например, 5-й и 7-й гармоник).

Преимущества

Простая конструкция, низкая стоимость, также выполняет функцию компенсации реактивной мощности.

Ограничения

Работает только для фиксированных порядков гармоник, возможен резонанс с системой, что может привести к отказу оборудования. Эффективность фильтрации легко зависит от импеданса системы.

Области применения

Подходит для систем малой и средней мощности со стабильными нагрузками, фиксированными порядками гармоник (например, старые 6-пульсные выпрямители) и высокой чувствительностью к стоимости.
Активный фильтр гармоник

Гармоники динамически компенсируются путем генерации обратного компенсационного тока в реальном времени с использованием силовых электронных устройств.

Преимущества

Динамическое отслеживание и компенсация всех гармоник (2-50), с быстрым откликом и независимостью от импеданса системы.

Ограничения

Относительно высокая стоимость, ограниченная мощность одного устройства, относительно сложное техническое обслуживание.

Области применения

Прецизионная обработка или специальные металлургические процессы, требующие высокого качества электроэнергии, сложных и изменяющихся гармоник, а также подавления колебаний напряжения.

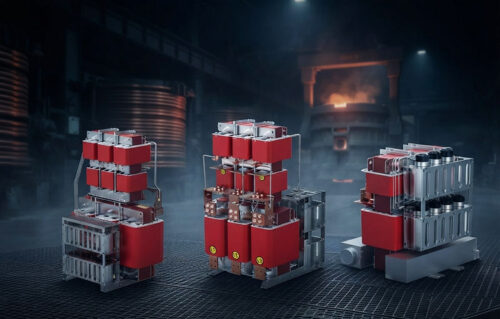

Специализированный фильтр для печей

Пассивное фильтрующее устройство, предназначенное для характеристик 6-импульсной/12-импульсной выпрямительной схемы среднечастотной печи

Преимущества

Простота выбора (требуются параметры напряжения и мощности), не требует настройки или обслуживания (в течение 3 лет), не поглощает высшие гармоники от источника питания и эффективно фильтрует нехарактерные гармоники.

Ограничения

По сути, это пассивная технология, ее адаптивность к значительным колебаниям нагрузки может быть не такой высокой, как у активного фильтра гармоник.

Области применения

Для стандартных среднечастотных печей с 6-импульсным/12-импульсным выпрямлением, где требуется простота установки и минимальное обслуживание, THDi может быть достигнут на уровне <10%.
Технология многофазной/многоимпульсной выпрямления

Увеличивая число пульсаций выпрямленного тока (например, 12 или 24 пульса) с помощью фазосдвигающего трансформатора, можно устранить гармоники определенных порядков непосредственно в источнике.

Преимущества

Активное управление снижает генерацию гармоник в источнике, обеспечивая значительные результаты.

Ограничения

Высокие капитальные затраты на оборудование, большие габариты трансформатора и сложность модернизации.

Области применения

Крупные проекты новых среднечастотных печей могут сочетаться с фильтрующей компенсацией на стороне высокого напряжения для достижения комплексного эффекта.

Что такое специализированный фильтр для среднечастотных индукционных печей?

Специализированный фильтр для среднечастотной печи — это устройство управления качеством электроэнергии, предназначенное специально для системы электроснабжения среднечастотной индукционной печи. Оно в основном используется для подавления гармонических токов, генерируемых нелинейными нагрузками, такими как выпрямители и инверторы, во время работы печи, снижая гармоническое загрязнение сети, улучшая коэффициент мощности и минимизируя потери энергии и нагрев оборудования. Фильтр состоит из пассивных компонентов фильтрации, включая реакторы и конденсаторы. Используя резонансные характеристики на определенных частотах, он поглощает и ослабляет целевые гармоники, обеспечивая стабильную работу системы электроснабжения. Это повышает эффективность работы оборудования среднечастотной печи и улучшает совместимость с сетью. Такие фильтры широко применяются в промышленных установках, включающих среднечастотное индукционное нагревательное оборудование, включая металлургию, литейное производство и термическую обработку.

Посмотреть наши продукты

Как выбрать подходящее решение по снижению гармоник

Выбор решения не должен основываться на универсальном подходе. Необходимо системно оценивать техническую и экономическую эффективность с учетом реальных условий эксплуатации.

Точность тестирования прежде всего – понимание характеристик гармоник является предпосылкой для выбора.

Перед проектированием решения по компенсации необходимо выполнить следующие основные задачи:

1.1. Осуществлять непрерывный мониторинг электрической сети с помощью профессионального оборудования для анализа качества электроэнергии.

1.2. Точно получать ключевые параметры, такие как распределение спектра гармоник (порядки гармоник и их процентное содержание) и кривые колебаний реактивной мощности.

Приведенные выше измеренные данные являются основной основой для проектирования решения и не должны заменяться эмпирическими оценками или сравнениями с аналогичными проектами.
Подберите соответствующую технологию компенсации на основе характеристик гармоник.

Различные гармонические характеристики соответствуют разным техническим подходам:

2.1. Если гармоники в основном являются фиксированными характеристическими гармониками, такими как 5-я, 7-я, 11-я, 13-я и т. д., и нагрузка относительно стабильна, пассивные фильтры имеют значительное экономическое преимущество, и их следует выбирать в первую очередь.

2.2. Если гармонический состав сложен и изменчив, или требуется подавление фликера напряжения, предпочтительно использовать гибридное решение APF или SVG+FC для достижения лучшей динамической характеристики.

2.3. Для новых крупных проектов следует отдавать приоритет технологии 12/24-пульсной выпрямительной схемы, чтобы уменьшить генерацию гармоник в источнике.
Обращайте внимание на инженерные детали, чтобы обеспечить безопасность системы и долгосрочную надежность.

Различные технические подходы имеют разные акценты при инженерной реализации:
3.1. Проектирование пассивных фильтров требует точного расчета коэффициента реактивного сопротивления (например, 5%, 7% и т.д.) и номинального напряжения конденсаторов с разумным запасом, чтобы избежать риска резонанса с системой.
3.2. При выборе активного оборудования следует учитывать резервирование ключевых компонентов, уделяя особое внимание надежности бренда и тепловому проектированию основных устройств (например, IGBT-модулей).

Типичный справочный пример

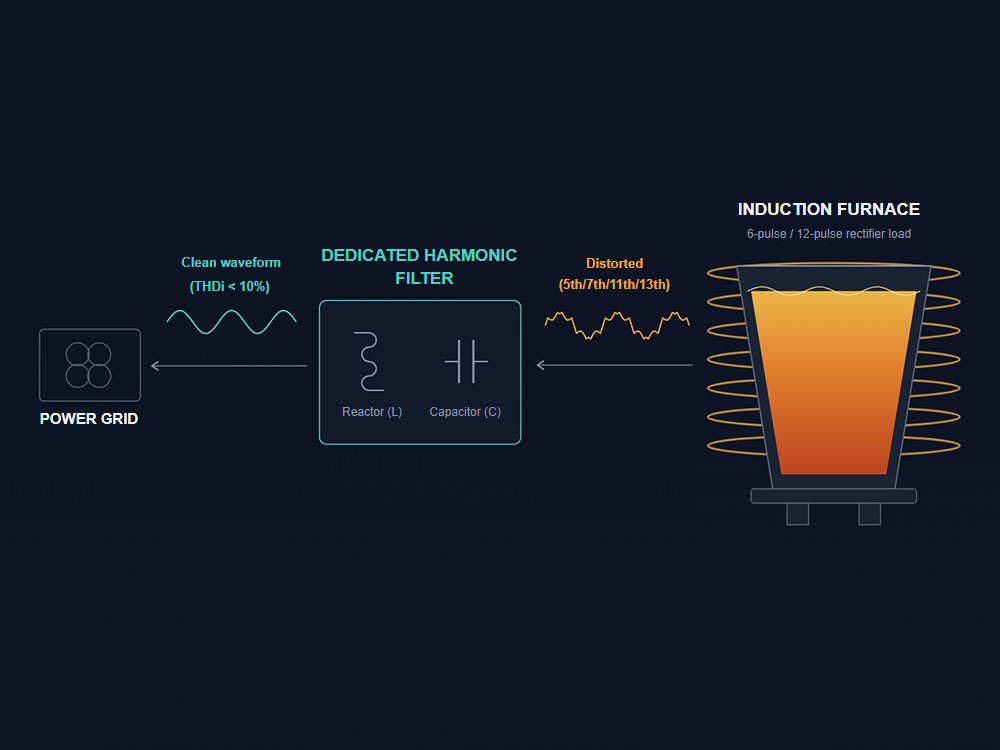

Данный пример демонстрирует практическую эффективность применения специализированного фильтра для среднечастотных индукционных печей при компенсации характерных гармоник и подавлении реактивных нагрузок.

Решаемые задачи

Литейное предприятие эксплуатирует среднечастотную индукционную печь емкостью 5 тонн с 6-пульсным выпрямлением. В процессе работы генерируются значительные гармоники 5-го, 7-го, 11-го и 13-го порядков, сопровождающиеся серьезными реактивными нагрузками (кратковременный пик до 2000 квар), что вызывает колебания напряжения в сети и создает определенные риски для безопасной и стабильной работы системы электроснабжения.

Метод компенсации

Для решения вышеуказанных проблем предприятие внедрило специализированное фильтрующее устройство, разработанное для среднечастотных индукционных печей.

Результаты компенсации

После ввода в эксплуатацию улучшение ключевых рабочих параметров выглядит следующим образом:

1. Компенсация гармоник: Токи гармоник 5-го, 7-го, 11-го и 13-го порядков на стороне высокого напряжения были снижены до значений, соответствующих требованиям национальных стандартов.

2. Коэффициент мощности: Повышен с 0,89 до стабильного значения выше 0,95.

3. Колебания напряжения: Максимальное колебание напряжения в сети эффективно подавлено до уровня в пределах 200 В, что обеспечивает безопасность работы оборудования.

Заключение

Данный пример демонстрирует, что специализированный фильтр для среднечастотных индукционных печей обладает хорошей инженерной адаптивностью при компенсации характерных гармоник и подавлении реактивных нагрузок и особенно подходит для применений, где гармонические характеристики относительно стабильны, а колебания нагрузки находятся в контролируемом диапазоне.

Вывод

Среднечастотные индукционные печи относятся к числу наиболее крупных и интенсивных источников гармоник в системах промышленного электроснабжения. Характерные гармоники (5-я, 7-я, 11-я, 13-я и т.д.) и значительные ударные воздействия реактивной мощности, генерируемые ими, длительное время создают угрозу безопасности работы сетевого оборудования, точности учёта электроэнергии и стабильности электроснабжения.

На практике при реализации мероприятий по компенсации гармоник отрасль повсеместно сталкивается с рядом актуальных проблем: отсутствие надлежащих измерений и диагностики, несоответствие выбранных решений фактическим условиям эксплуатации, риск возникновения резонанса при применении пассивных фильтров, а также сложность достижения баланса между стоимостью и эффективностью. В результате на многих предприятиях решение проблемы гармоник остаётся на уровне «реактивных мер, устраняющих симптомы, а не первопричины».

Для решения указанных отраслевых задач наша компания разработала специализированный фильтр для среднечастотных индукционных печей. Устройство спроектировано с учётом характеристик 6-импульсного и 12-импульсного выпрямления, отличается простотой выбора, не требует пусконаладочных работ и технического обслуживания на объекте, обеспечивает эффективную фильтрацию нехарактерных гармоник и подавление ударных воздействий реактивной мощности. Данное решение является рекомендуемым вариантом для предприятий, эксплуатирующих среднечастотные печи, при реализации мероприятий по компенсации гармоник.
