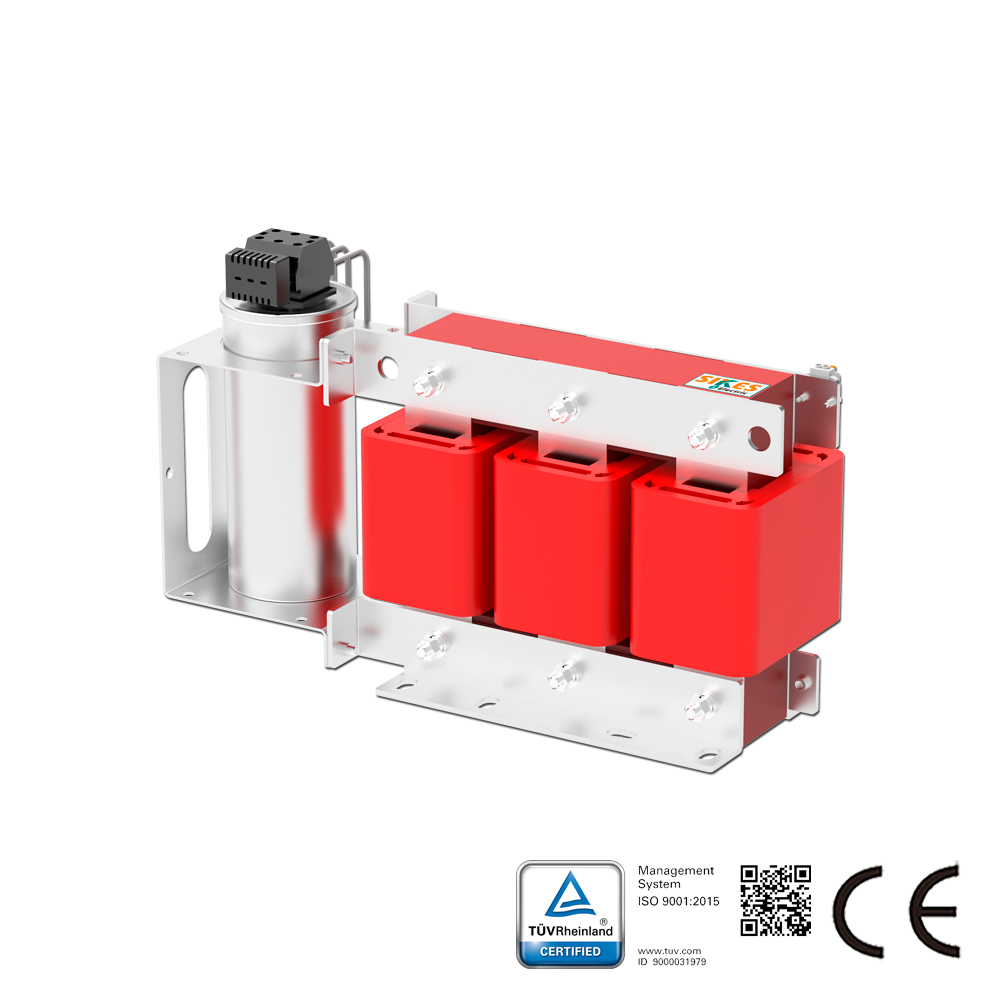

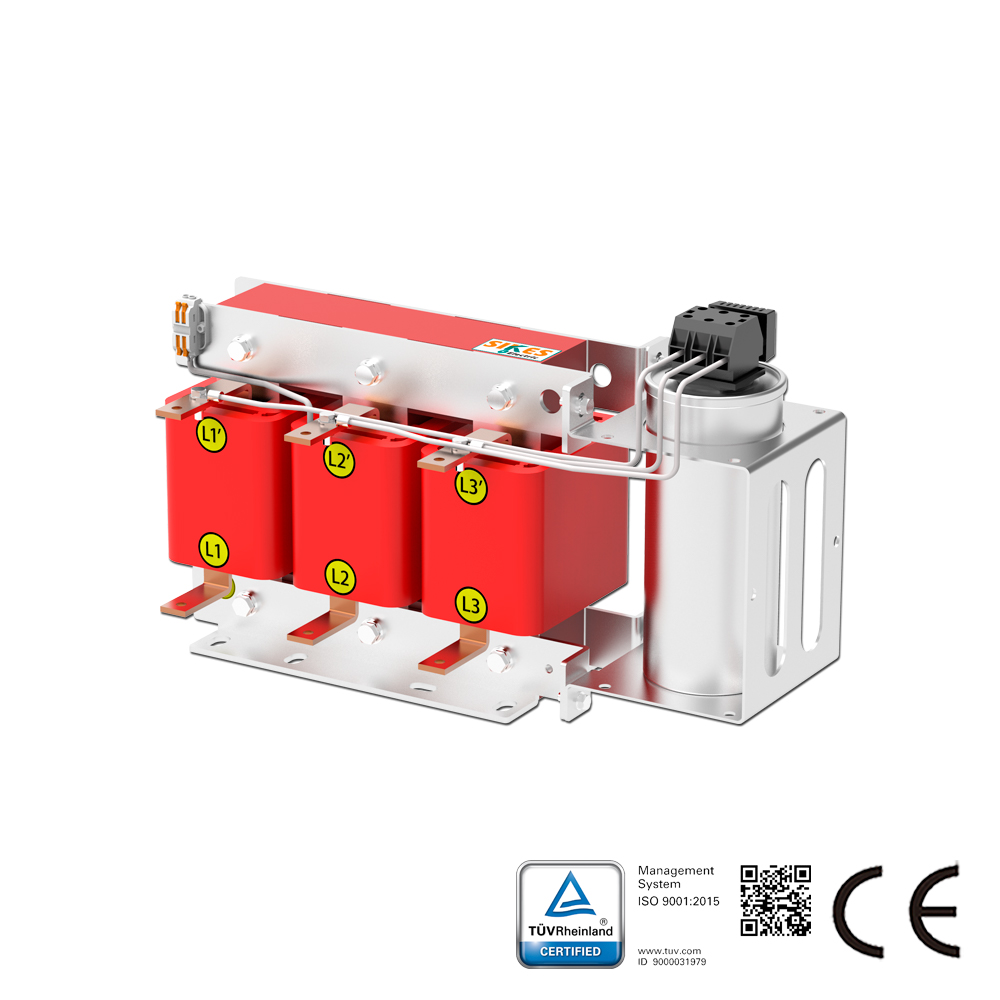

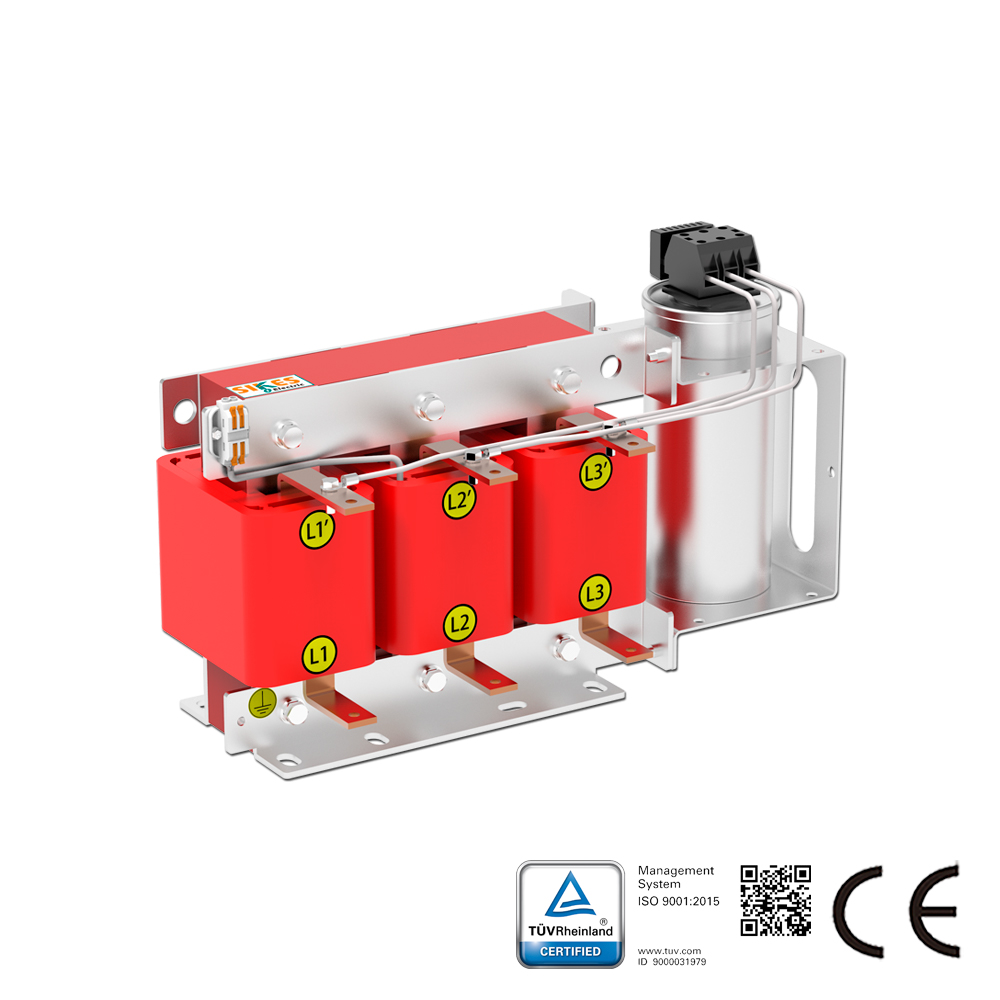

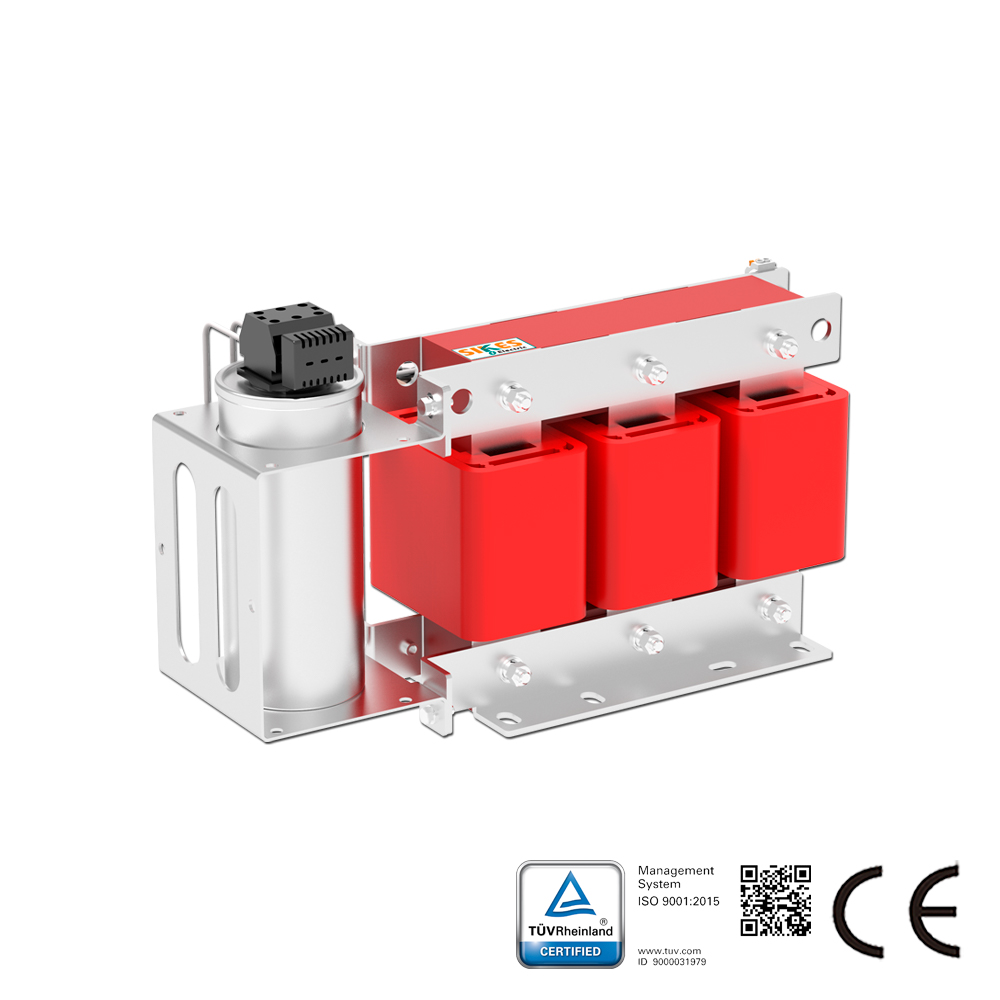

Описание синусоидального фильтра:

SF Series Sine Wave Filters convertono il segnale di uscita PWM degli azionamenti per motori in un’onda sinusoidale regolare con basso residuo.
Уменьшает явление резонанса, вызванное распределенной емкостью и индуктивностью длинного кабеля (более 50 метров);
Устраняет чрезмерное напряжение на двигателе, вызванное высоким значением dv/dt;
Снижает шум двигателя за счет применения фильтра;
Увеличивает срок службы двигателя;
Защищает изоляцию двигателя;
Увеличивает расстояние передачи;
При применении данного фильтра обычный двигатель может заменить двигатель с частотным регулированием.

Характеристики синусоидального фильтра:

Синусоидальные фильтры Sikes для различных серводвигателей в системах с частотно-регулируемым приводом (особенно для инверторов или импульсных источников питания) предназначены для изменения ШИМ-выходного напряжения инвертора и формирования практически синусоидального напряжения. Пассивная серия предназначена для использования в сетях 380В-480В.
Sikes предлагает вам экономичную альтернативу фильтрам Schaffner и MTE.

Синусоидальный фильтр Технические данные:
Номинальный диапазон напряжения: 3*380–500 В переменного тока ±10%
Частота двигателя: 0–120 Гц;
Частота коммутации: ≥4 кГц;
Остаточное пульсационное напряжение: КНИн <5%
Падение напряжения при номинальном токе: ≤10% (50 Гц);
Длина кабеля двигателя: до 2000 м;
Режим работы: продолжительный, для эксплуатации в помещении
Номинальная входная мощность привода двигателя: 3,7 кВт – 630 кВт;
КПД: 98–99% при номинальном сетевом напряжении и мощности
Возможность перегрузки: 150% – 60 с, 120% – 60 мин
Испытательное напряжение: 2240 В постоянного тока, 2 с (линия/линия); 2720 В постоянного тока, 2 с (линии/корпус)
Электрическая прочность изоляции: 4000 В переменного тока/5 мА/60 с
Сопротивление изоляции: сердечник-обмотка, ≥100 МОм (1000 В постоянного тока);
Климатическая категория (IEC60068-1): 25/100/21
Степень защиты: IP30 (IP40/IP54 по запросу), для помещений: IP20
Охлаждение: внутреннее принудительное воздушное
Тип нагрузки: типичная нагрузка двигателя; стандартный повышающий трансформатор; другая линейная нагрузка;
Номинальный диапазон напряжения: 220 В
Частота двигателя: 0–120 Гц;
Частота коммутации: ≥6 кГц;
Остаточное пульсационное напряжение: КНИн <5%
Длина кабеля двигателя: до 2000 м;
Режим работы: продолжительный, для эксплуатации в помещении
Номинальная входная мощность привода двигателя: 3,7 кВт – 630 кВт;
КПД: 98–99% при номинальном сетевом напряжении и мощности
Возможность перегрузки: 150% – 60 с, 120% – 60 мин
Испытательное напряжение: 2240 В постоянного тока, 2 с (линия/линия); 2720 В постоянного тока, 2 с (линии/корпус)
Электрическая прочность изоляции: 4000 В переменного тока/5 мА/60 с
Сопротивление изоляции: сердечник-обмотка, ≥100 МОм (1000 В постоянного тока);
Климатическая категория (IEC60068-1): 25/100/21
Степень защиты: IP30 (IP40/IP54 по запросу), для помещений: IP20
Охлаждение: внутреннее принудительное воздушное
Тип нагрузки: типичная нагрузка двигателя; стандартный повышающий трансформатор; другая линейная нагрузка;

Синусоидальный фильтр Технические стандарты:
Конденсаторы: CEI EN 60831-1/2, IEC 831-1/2
Оборудование: CEI EN60439-1, IEC 439-1, IEC 60939

Синусоидальный фильтр. Области применения:
Вентиляторы, конвейеры, насосы
Системы ОВКВ, компрессоры
Лифты, краны, ветроэнергетика, ИБП, СИПУ
Электропривод с длинным кабелем
Электропривод с несколькими параллельно соединенными двигателями
Применения на среднем напряжении (установка перед повышающим трансформатором)
