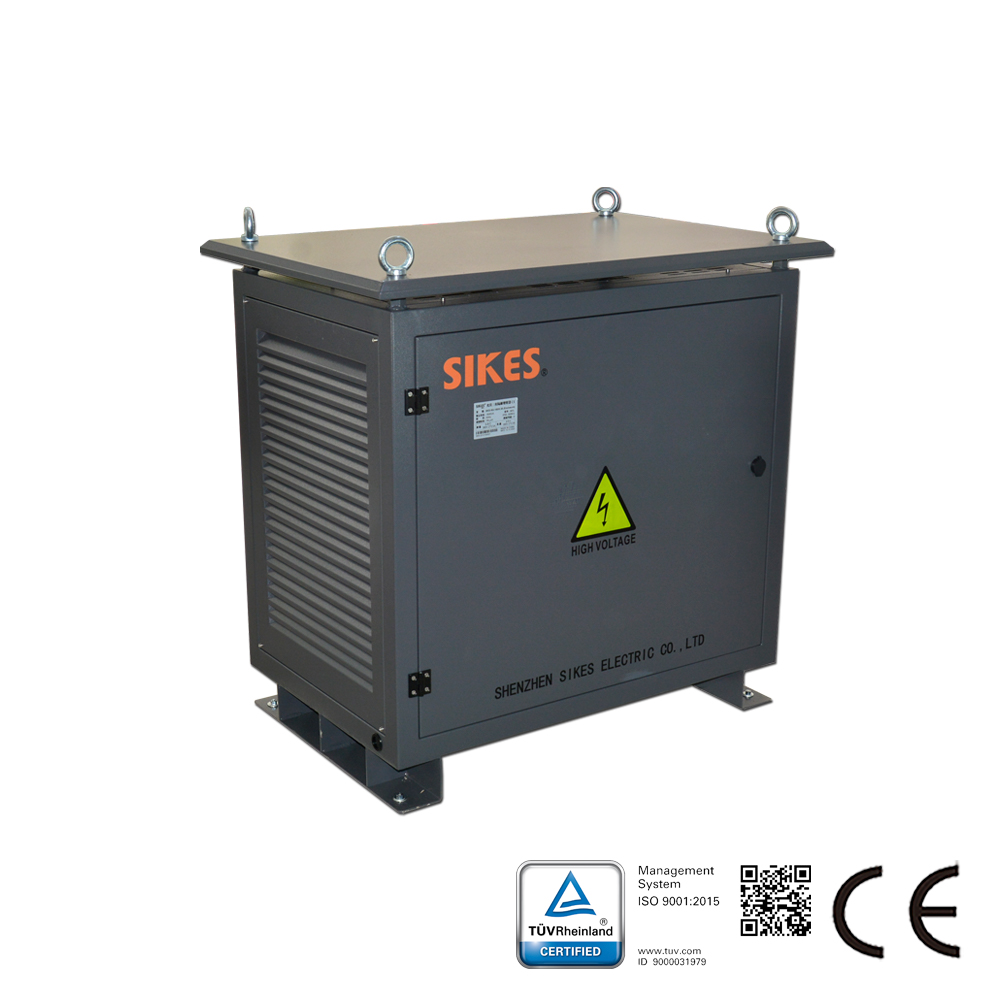

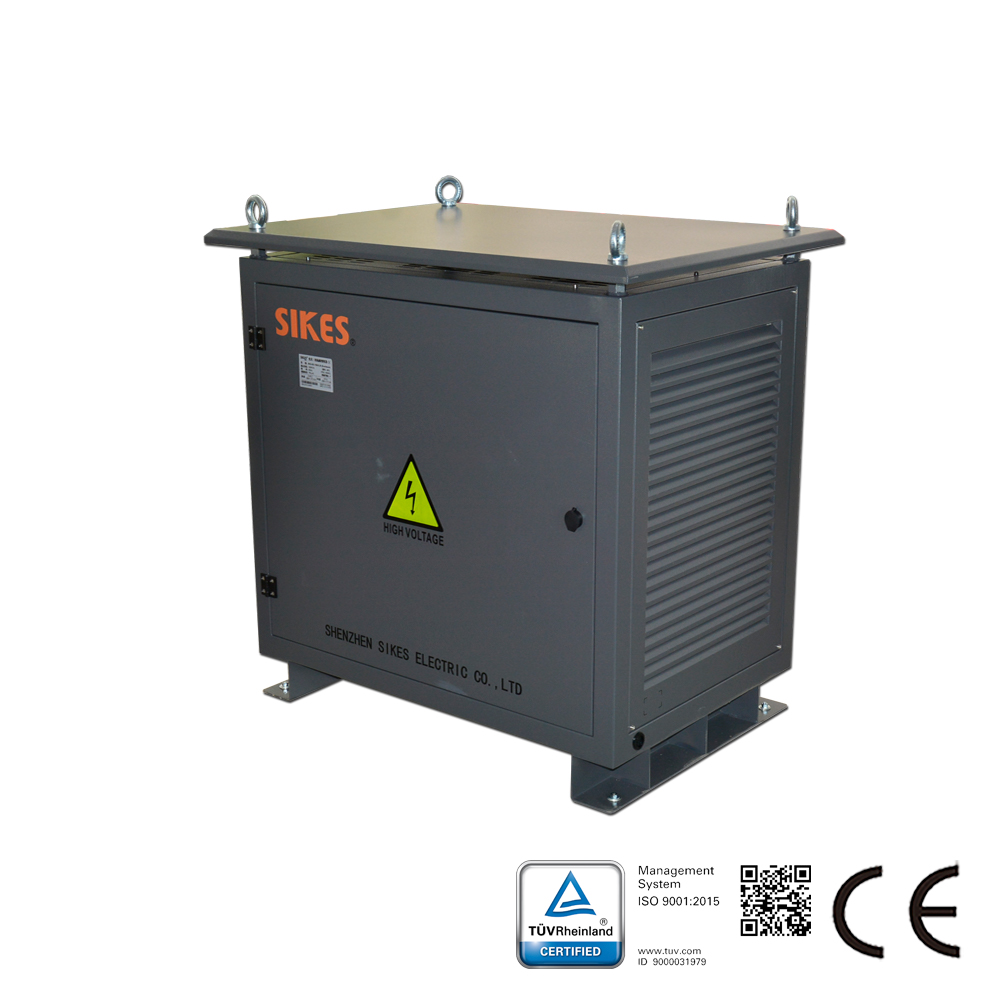

Фотоэлектрический изолирующий трансформатор в литом исполнении мощностью 250 кВА для передачи энергии от солнечных или ветровых электростанций

Модель: SKS-SGGF-250/0.44

Описание силового разделительного трансформатора: Разделительный трансформатор SGGF применяется для устранения проблем в электрической сети, вызванных фотоэлектрической генерацией, таких как гармоники, мерцание, магнитное смещение постоянного тока и перенапряжение. Трансформаторы обычно устанавливаются между электрической сетью и сетевым инвертором, что позволяет изолировать инвертор и передавать электроэнергию обратно в сеть.

Запрос по продукту или решению

Онлайн-чат

Поделиться в:

Спецификации

Мощность (кВА)	250
КПД	98%
Класс изоляции	H
Рабочая частота	50Гц
Первичное напряжение (В)	380
Вторичное напряжение (В)	440
Группа соединения обмоток	Yy0

Детали продукта

Описание силового разделительного трансформатора:

Разделительный трансформатор SGGF применяется для устранения проблем в электрической сети, вызванных фотоэлектрической генерацией, таких как гармоники, мерцание, магнитное смещение постоянного тока и перенапряжение. Трансформаторы обычно устанавливаются между электрической сетью и сетевым инвертором, что позволяет изолировать инвертор и передавать электроэнергию обратно в сеть.

Характеристики

Характеристики силового изолирующего трансформатора:
Стандартная мощность: 50 кВА / 100 кВА / 250 кВА / 500 кВА
Номинальное напряжение: 400 В / 290 В
Группа соединений: YN.yn0
Полное сопротивление: 3–5 %
КПД: > 98 %
Перегрузочная способность: 15 %
Класс изоляции: H
Низкий ток включения
Обработка тройным защитным покрытием
Превышение температуры ≤ 80 К
Обеспечение 100 % нагрузки
Электрическая прочность: AC 3000 В/мин, ток утечки < 5 мА

При номинальной мощности превышение температуры обмоток класса F менее 100 К, изоляционная система класса H.

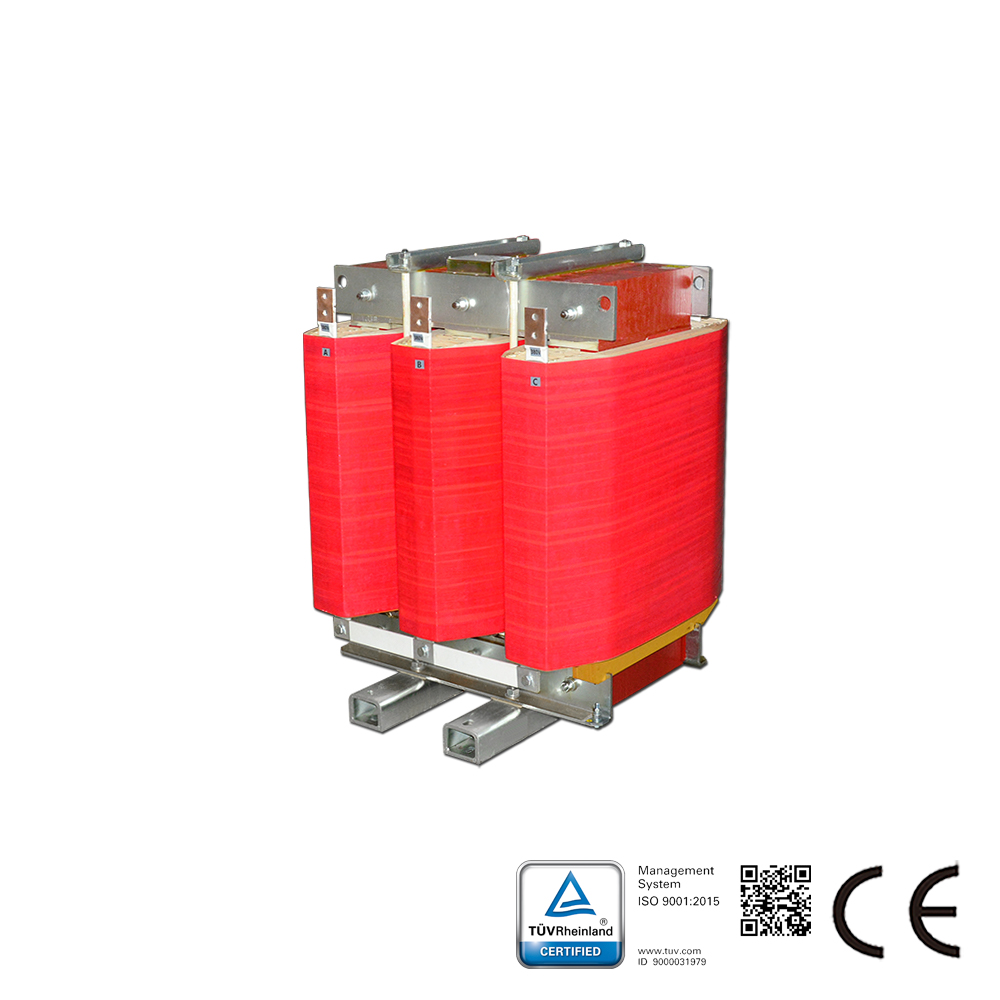

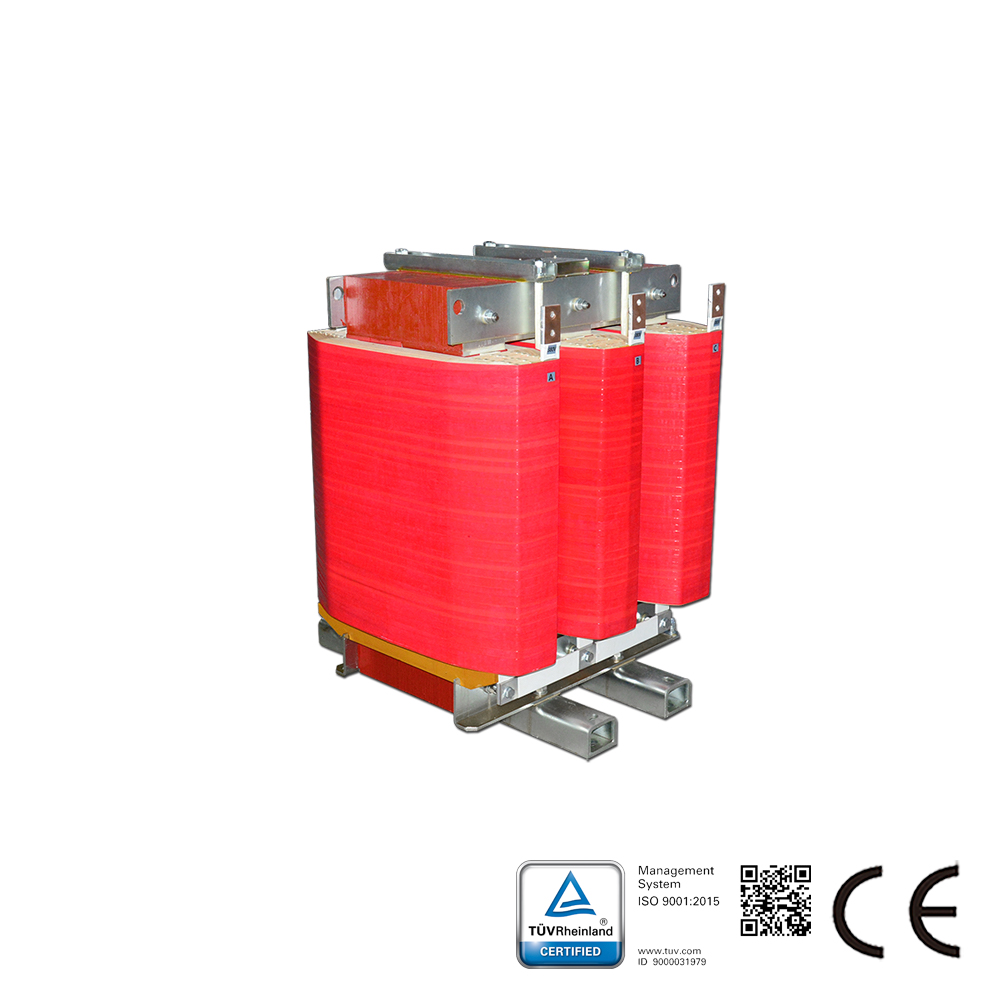

Материалы: сердечник из высококачественной кремнистой стали, обеспечивающий низкие потери холостого хода и уровень шума. Для малой мощности — эмалированный прямоугольный провод, для большой мощности — алюминиевая фольга. Изготовление методом вакуумно-напорной пропитки, что обеспечивает высокую механическую прочность и влагостойкость трансформатора.
Срок службы: более 30 лет.

Применение

Применение силового разделительного трансформатора:
Фотоэлектрическая генерация
Высокомощные ИБП, инверторы
Осветительные системы
Электроаппаратура станков
Электротехническое и энергетическое оборудование
Медицинская аппаратура
Выпрямительные установки
Передача ветровой энергии
