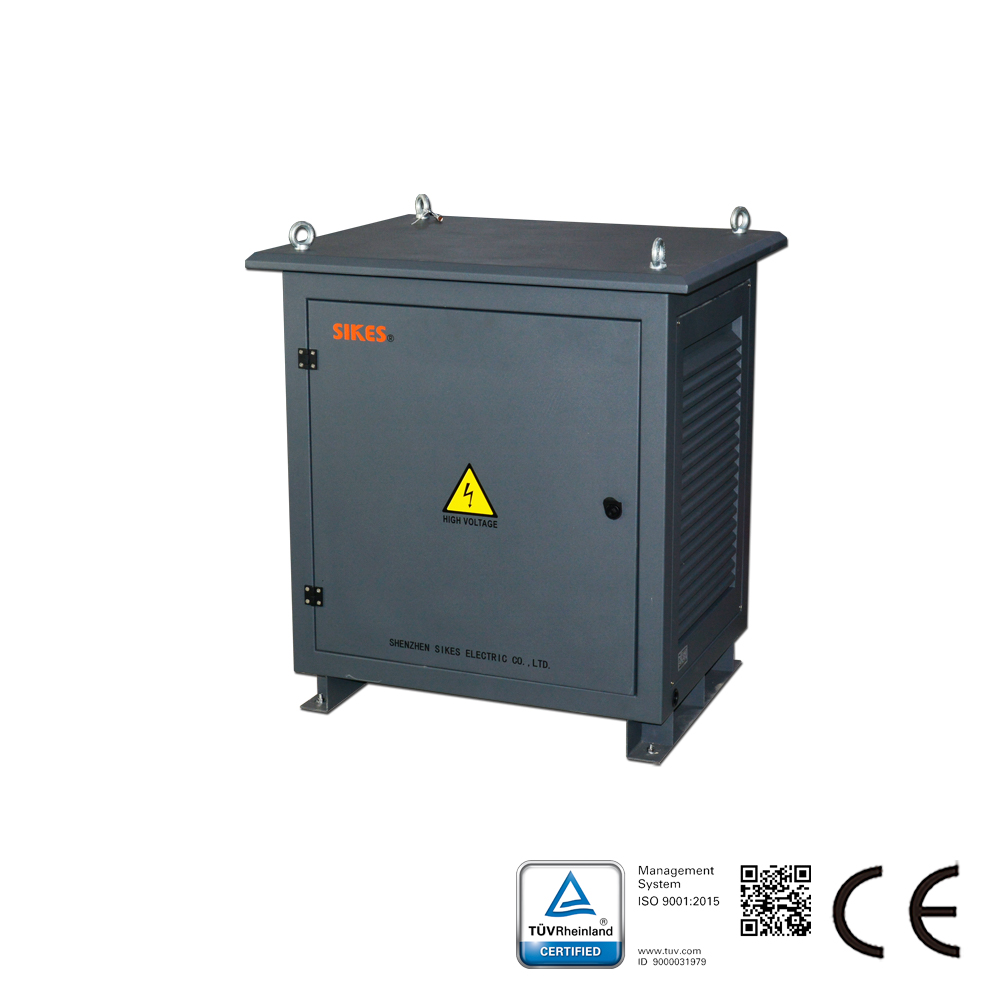

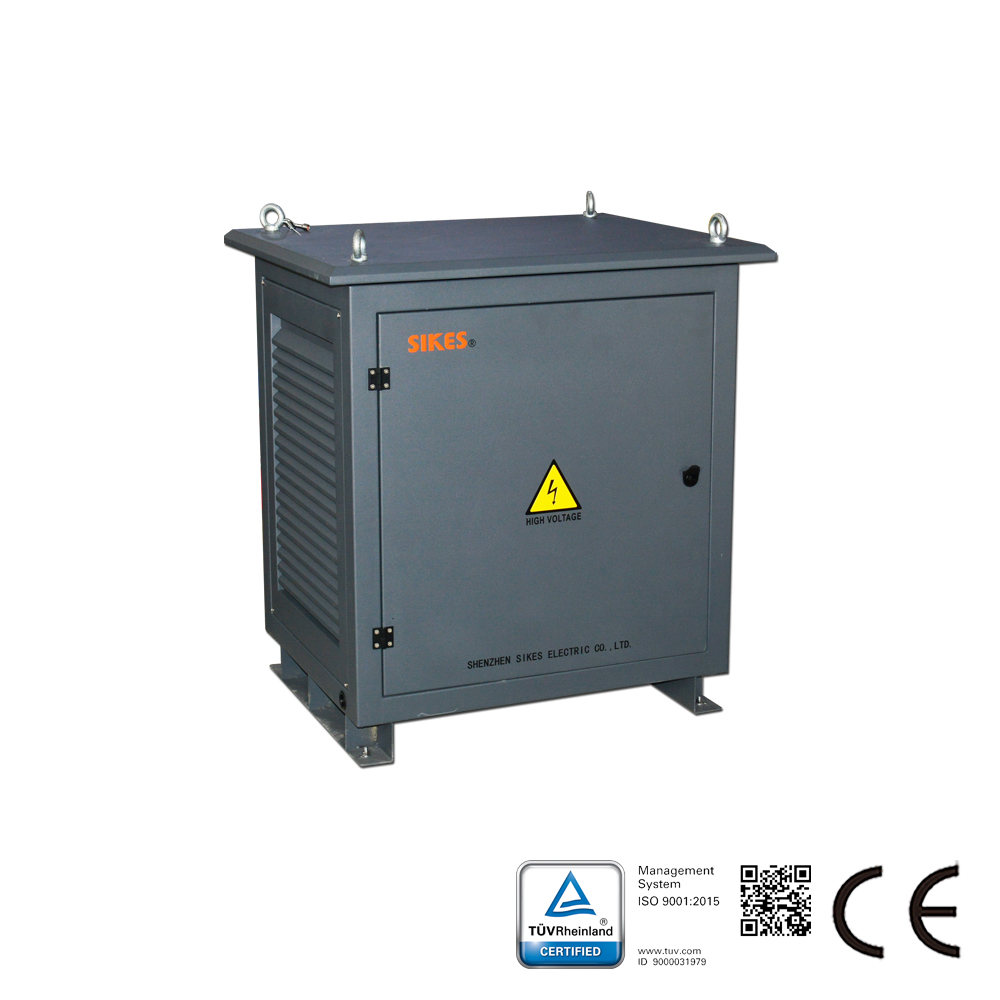

Фотогальванический изолирующий трансформатор инкапсулированный 50 кВА для передачи солнечной или ветровой энергии.

Модель: SKS-SGGF-50/0.38

Описание силового разделительного трансформатора: Разделительный трансформатор SGGF применяется для решения проблем в электросети, вызванных фотоэлектрической генерацией, таких как гармоники, мерцание, постоянное магнитное смещение и перенапряжение. Трансформаторы обычно используются между электросетью и сетевым инвертором, что позволяет изолировать инвертор и возвращать электроэнергию в сеть.

Запрос по продукту или решению

Онлайн-чат

Поделиться в:

Спецификации

Мощность (кВА)	50
Класс изоляции	H
Рабочая частота	50Гц
Число фаз	3
Первичное напряжение (В)	380
Вторичное напряжение (В)	380
Группа соединения обмоток	YN.yn0

Детали продукта

Описание силового разделительного трансформатора:

Разделительный трансформатор SGGF применяется для решения проблем в электросети, вызванных фотоэлектрической генерацией, таких как гармоники, мерцание, постоянное магнитное смещение и перенапряжение. Трансформаторы обычно используются между электросетью и сетевым инвертором, что позволяет изолировать инвертор и возвращать электроэнергию в сеть.

Характеристики

Характеристики данной серии:
Номинальная мощность: 50 кВА/100 кВА/250 кВА/500 кВА
Номинальное напряжение: 400 В/290 В
Группа соединения обмоток: YN.yn0
Напряжение короткого замыкания: 3–5%
Коэффициент полезного действия: >98%
Перегрузочная способность: 15%
Электрическая прочность изоляции: 3000 В переменного тока/мин, ток утечки <5 мА
При номинальной мощности превышение температуры обмоток по классу изоляции F не более 100 К.

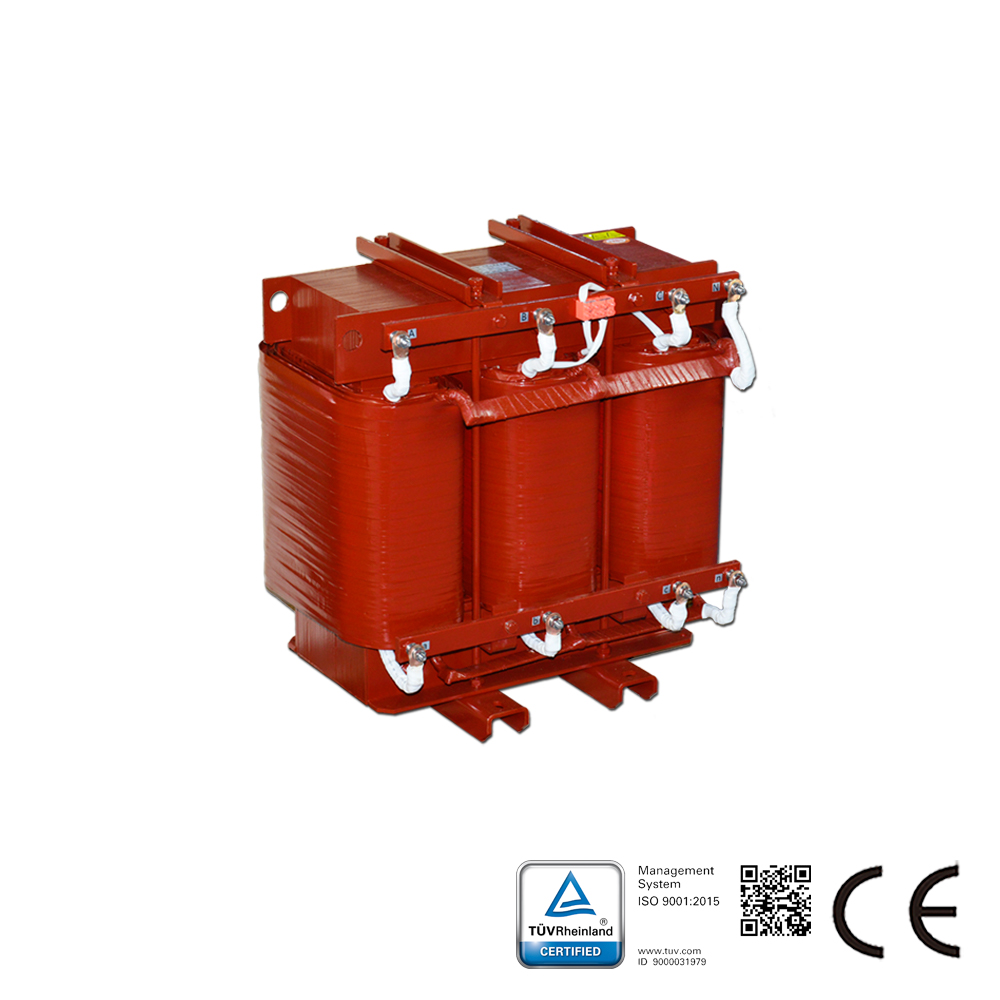

Материалы: Магнитопровод из высококачественной электротехнической стали, обеспечивающий низкие потери холостого хода и уровень шума. Обмотки малой мощности выполнены эмалированным прямоугольным проводом, большой мощности – алюминиевой фольгой; изготовление методом вакуумно-нагнетательной пропитки обеспечивает высокую механическую прочность и влагостойкость трансформатора.

Применение

Применение силового разделительного трансформатора:
Фотоэлектрическая генерация
Высокомощные ИБП, инверторы
Осветительные системы
Электроаппаратура станков
Электротехническое и энергетическое оборудование
Медицинская аппаратура
Выпрямительные установки
Передача ветровой энергии
