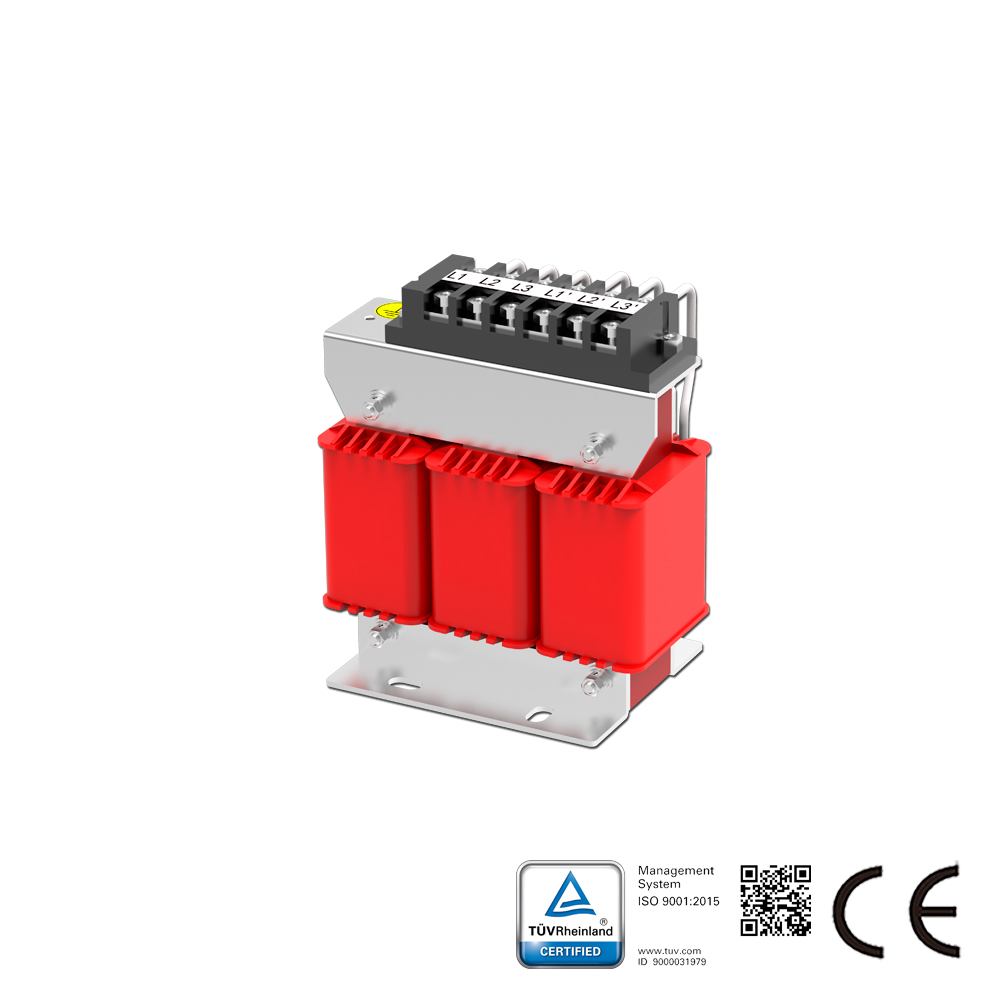

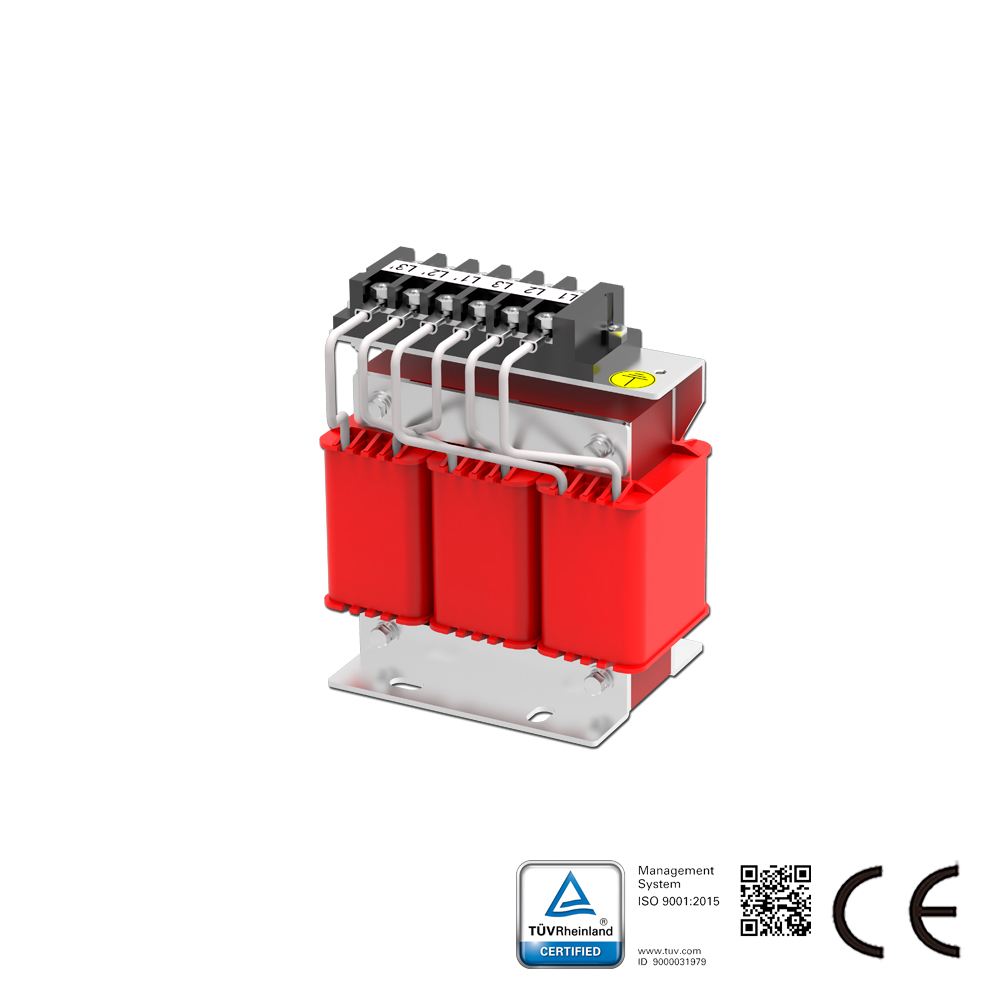

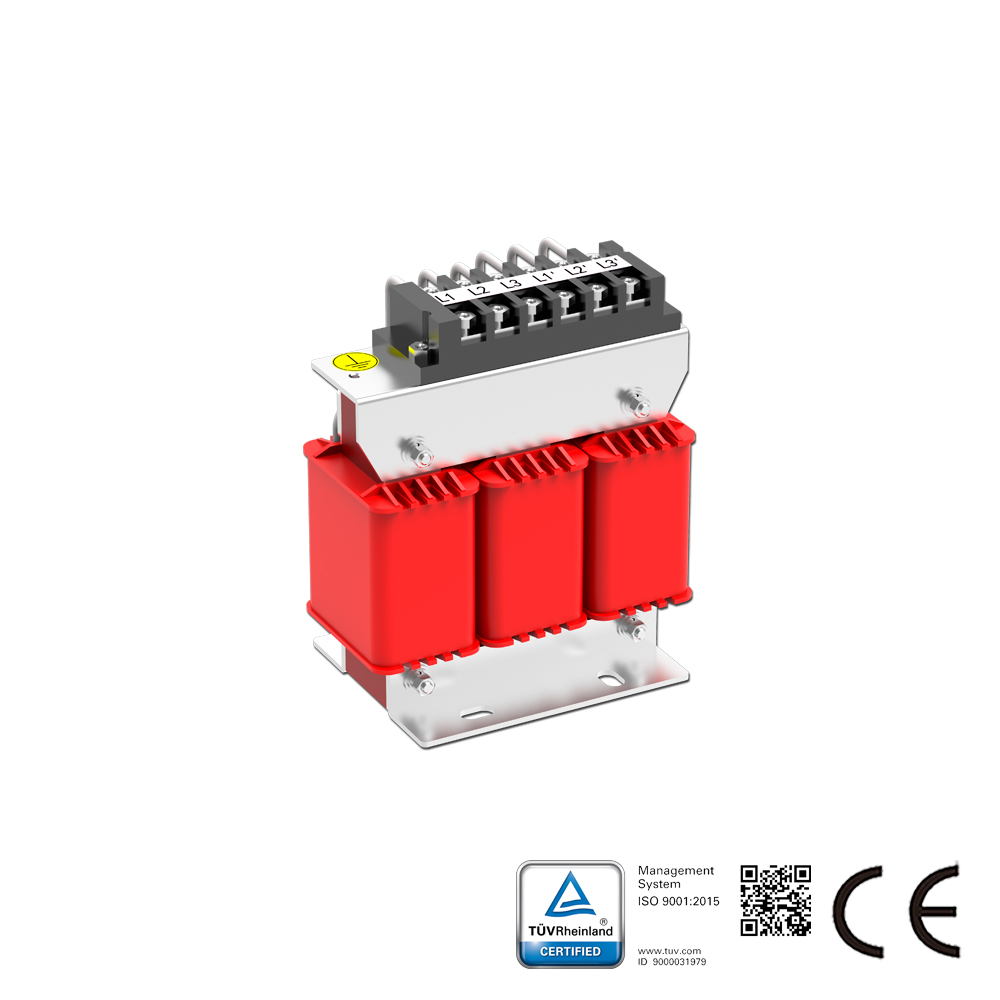

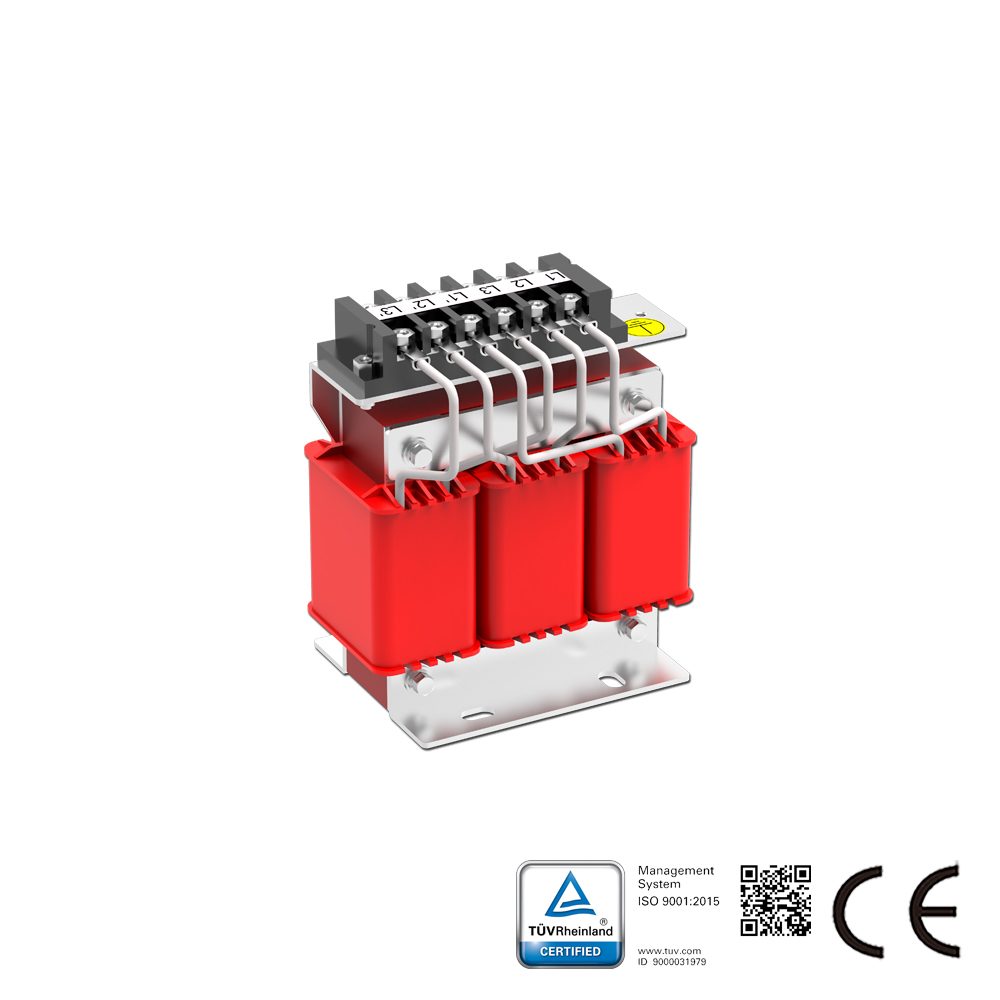

Описание нагрузочного реактора:

Нагрузочные реакторы серии SKS-OCL устанавливаются последовательно с электрооборудованием для введения в цепь переменного тока заданного контролируемого импеданса. Данная серия применяется на выходе частотного преобразователя для подавления импульсных перенапряжений, снижения пусковых и пиковых токов, улучшения коэффициента мощности, подавления сетевых гармоник и улучшения формы выходного тока. Линейный реактор также известен как выходной реактор.

Материальные характеристики нагрузочного реактора:
Гибкий выбор материала: выбор кремнистой стали, ферритового магнитного материала или аморфного сердечника в зависимости от частоты применения;
Превосходные свойства: благодаря структуре фольговой намотки, малое активное сопротивление, высокая стойкость к электромагнитным силам, хорошая перегрузочная способность в кратковременном режиме.
Надежная работа: использование изоляционных материалов класса F, что гарантирует сохранение надежных характеристик изделий в тяжелых условиях эксплуатации.
Низкий уровень шума: конструкция с низкой магнитной индукцией, реакторы обладают высокой линейностью. Благодаря мощным перегрузочным пластинам, уровень шума реактора низкий.

Характеристики данной серии:
Номинальное рабочее напряжение: 380В/690В/1140В
Рабочая частота: 50/60Гц
Диапазон тока: 5-1600А
Рабочая температура окружающей среды: -25℃-50℃
Электрическая прочность: сердечник-обмотка, переменное напряжение 3000В/50Гц/5мА/ без повреждений в течение 60с (испытание на заводе)
Сопротивление изоляции: сердечник-обмотка, постоянное напряжение 1000В, сопротивление >100МОм
Уровень шума: не более 65дБ (измеряется в точке на расстоянии 10 метров от реактора по горизонтали)
Степень защиты: IP00
Класс изоляции: F/H
Стандарт: GB 19212.1-2008GB/T1094.6-2011

Применение нагрузочного реактора:
Для преобразователя частоты и электродвигателя
