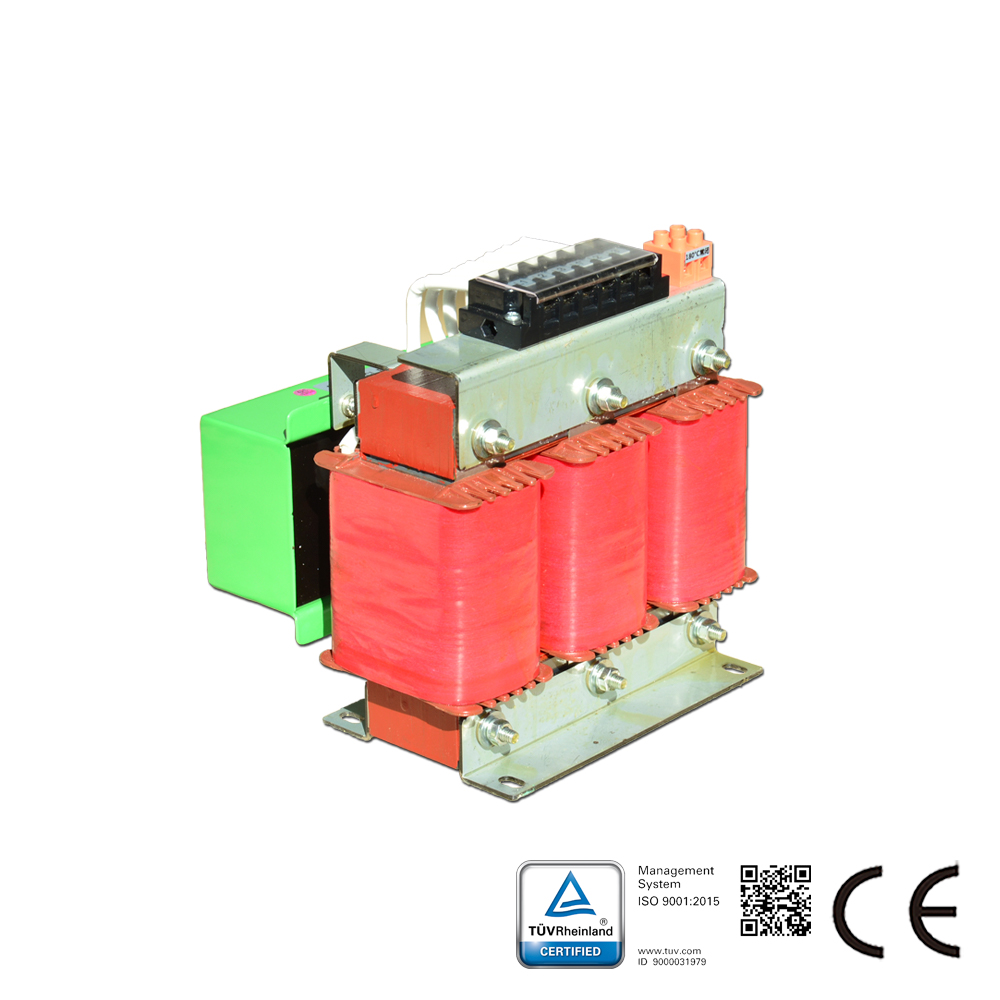

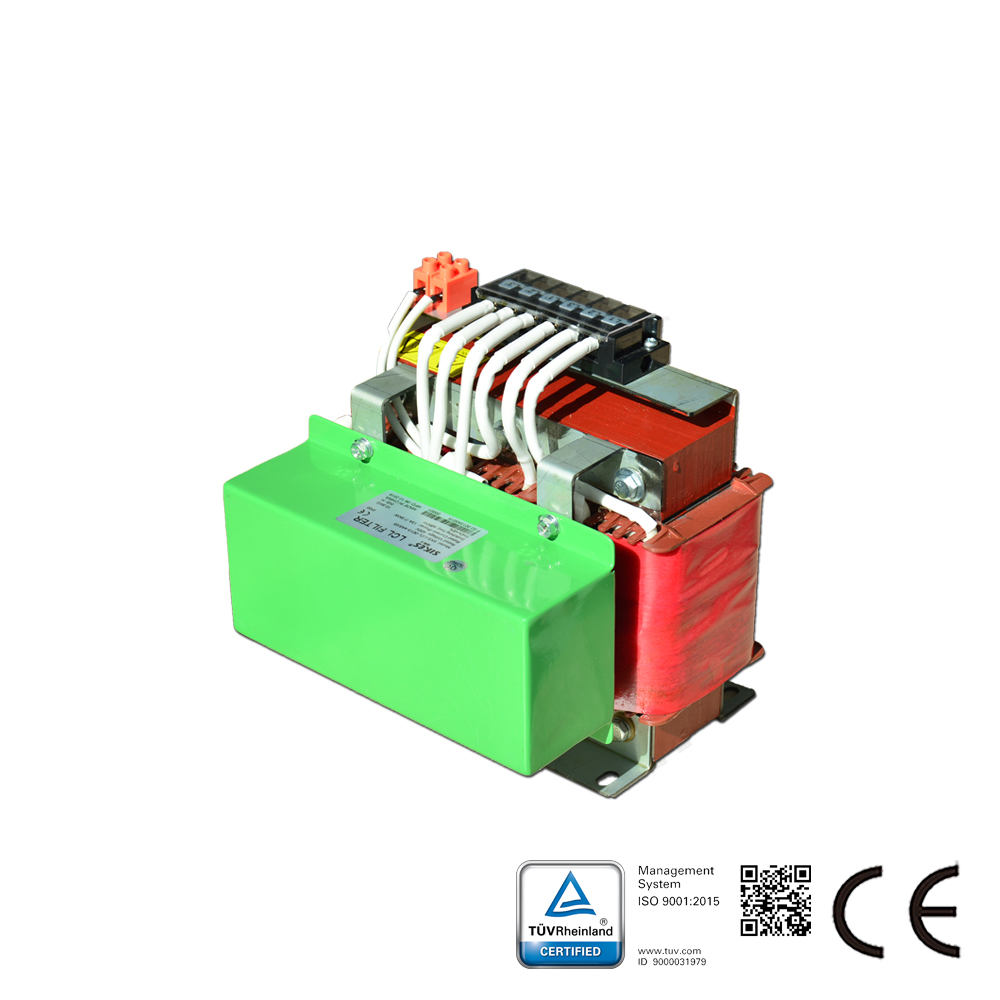

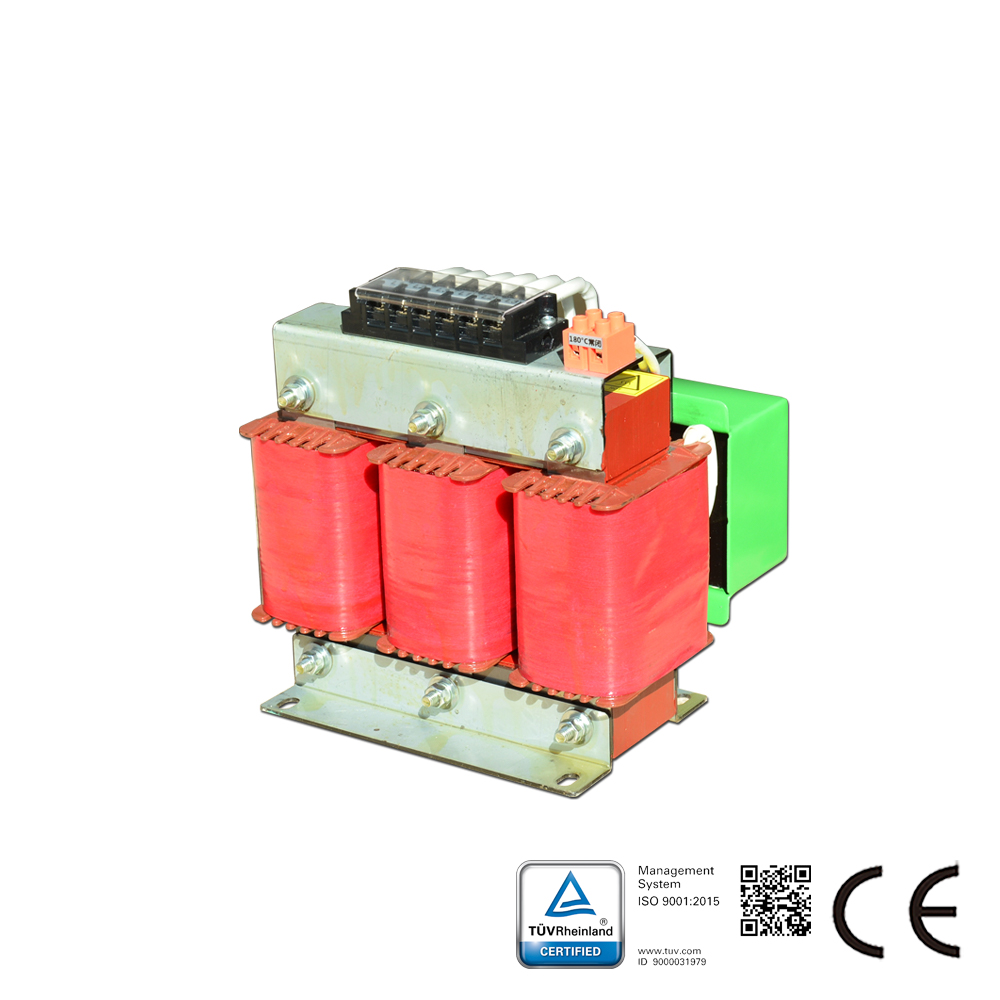

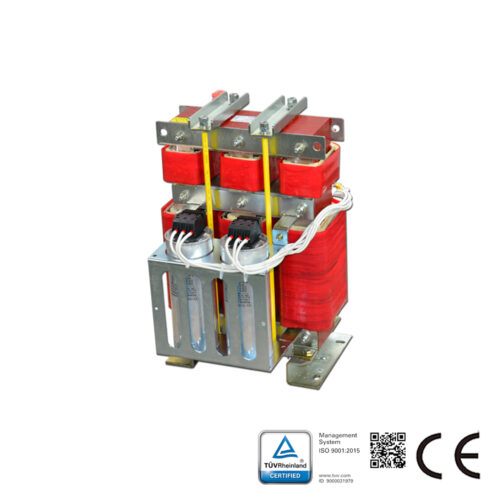

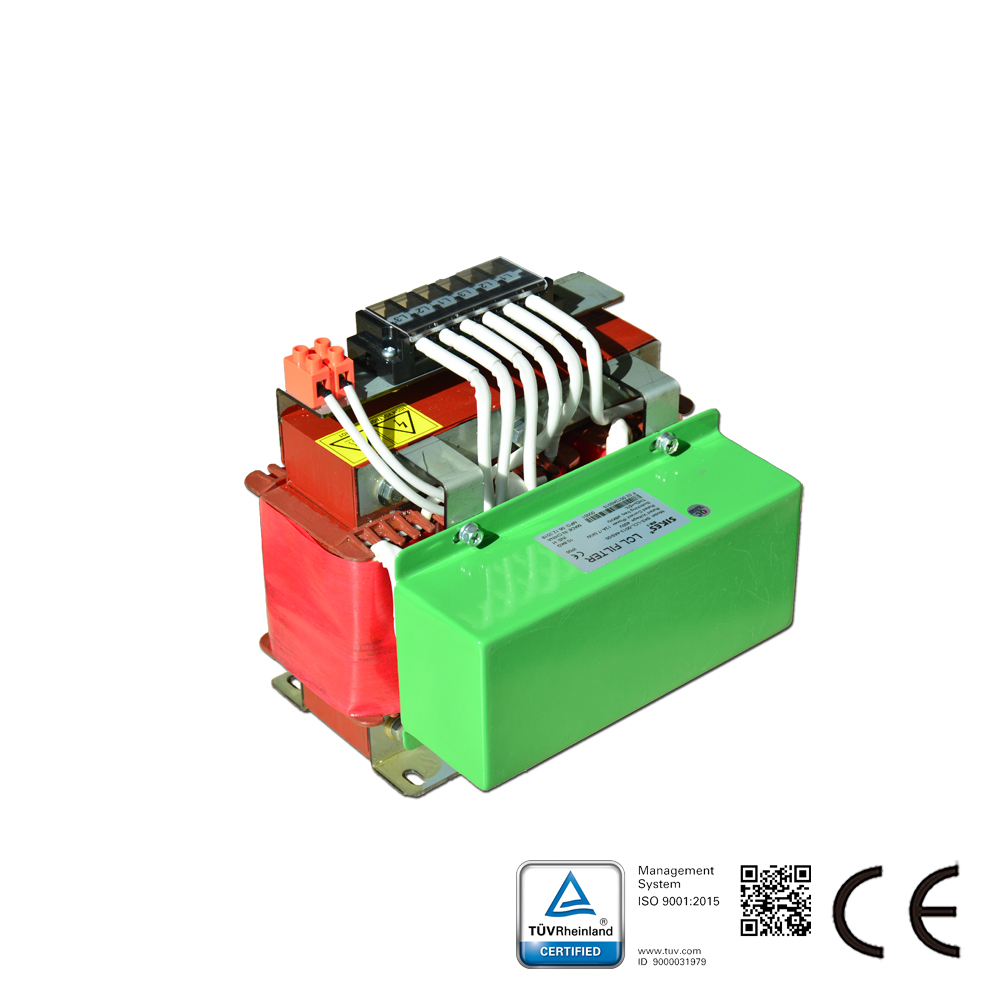

Описание LCL-фильтра:

LCL-фильтр предназначен для решения проблемы гармонического напряжения при подключении к сети, преобразования импульсного напряжения ШИМ в чистую синусоиду, снижения искажений в электросети и обеспечения корректной работы всей системы. LCL-фильтр также ограничивает токовые гармоники.

Особенности LCL-фильтра:
Улучшение качества электроэнергии для активного инверторного преобразователя (AIC)
Высокое подавление импульсной частоты на стороне сети
Встроенные демпфирующие резисторы для подавления колебаний тока
Степень защиты: IP00
Возможность модификации в соответствии с требованиями заказчика
Конструкция соответствует сертификации CE

Технические данные и условия измерений LCL-фильтра:
Номинальное напряжение: 400 В переменного тока (50/60 Гц)
Номинальный ток: при температуре 50 °C (номинальная температура)1)
Испытательное напряжение: 2240 В постоянного тока, 2 с (линия/линия), 2720 В постоянного тока, 2 с (линии/корпус)
Перегрузочная способность: 1,5 × номинальный ток в течение 3 минут в час
Несущая частота активного инверторного преобразователя (AIC)/частотного инвертора: 2 кГц … 8 кГц
Частота двигателя: 0 Гц … 100 Гц
Длина кабеля двигателя: менее 150 м
Уровень шума: прибл. 72 дБ
Климатическая категория (IEC 60068-1): 25/100/21

Клеммы:
Клеммные блоки с защитой от случайного прикосновения (16 А … 66 А)
Шинные сборки для реакторов AIC и сетевых реакторов (100 А … 400 А)

Применение LCL-фильтра: активный инвертор с рекуперацией (AIC), четырёхквадрантный частотный преобразователь, фотоэлектрические и другие приложения в области возобновляемой энергетики, требующие использования сетевых преобразователей.
