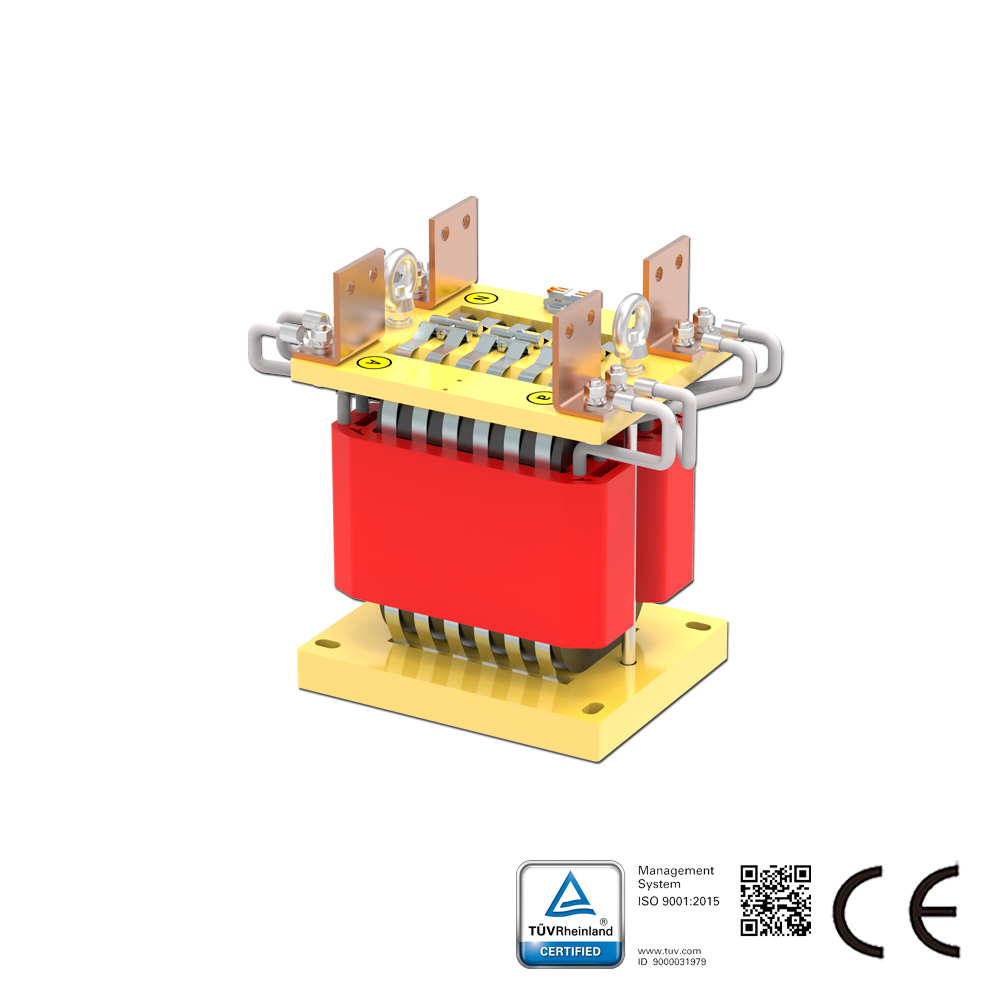

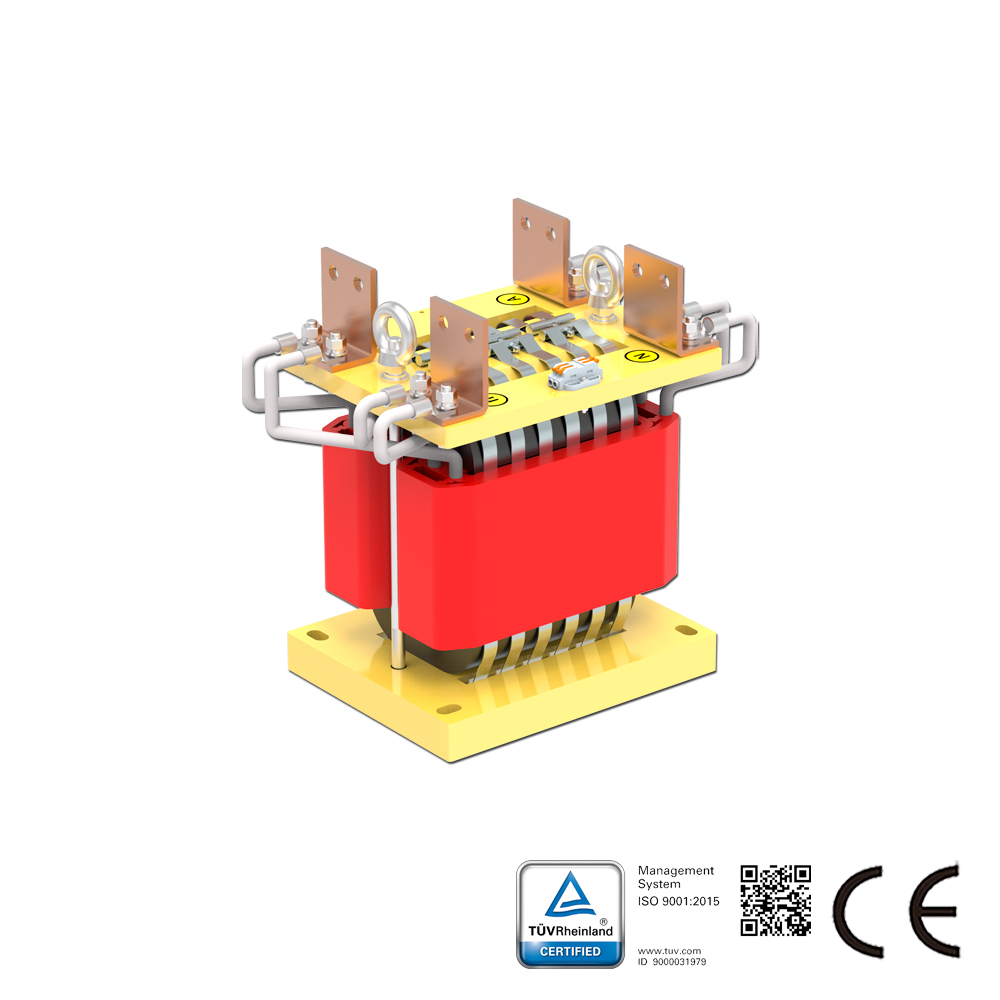

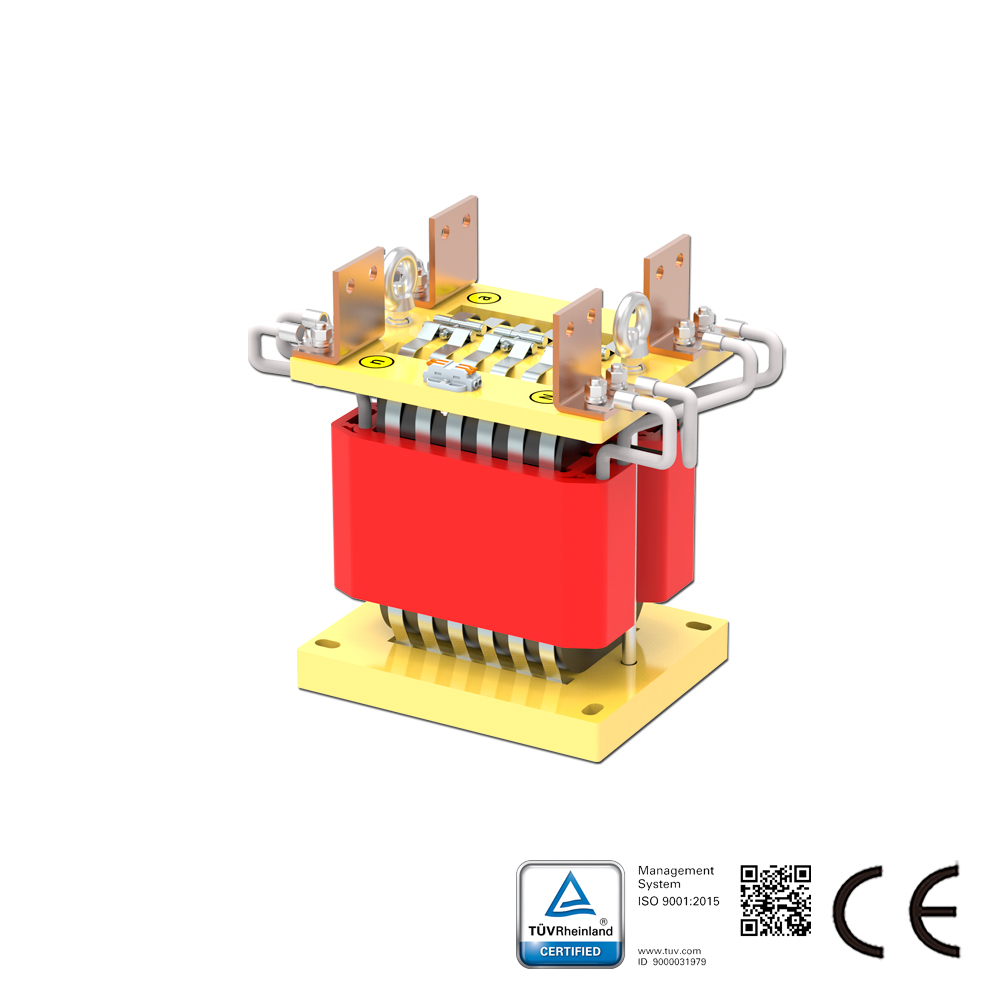

Описание продукта для мощного высокочастотного трансформатора

Этот мощный высокочастотный трансформатор является ключевым компонентом преобразования энергии, специально разработанным для силовых электронных устройств средней и высокой мощности, с фокусом на уровни мощности от 10 кВт и выше. Он позиционируется как «эффективный, стабильный, долговечный и с возможностью настройки», стремясь преодолеть отраслевые проблемы традиционных мощных трансформаторов — громоздкость, низкую эффективность и высокие потери. Продукт интегрирует передовую конструкцию сердечника и технологию прецизионной намотки, эффективно работая в диапазоне частот от 10 кГц до 300 кГц. Он надежно выполняет преобразование напряжения и гальваническую развязку, балансируя компактные размеры с высокой производительностью. Разработанный для адаптации к сложным условиям эксплуатации, таким как промышленные объекты и наружные системы хранения энергии, трансформатор обеспечивает надежную поддержку преобразования энергии для широкого спектра мощного оборудования. Он обслуживает высокотехнологичные сектора, включая промышленность, новую энергетику и транспорт, являясь важнейшим компонентом для модернизации мощных устройств и достижения энергосбережения и снижения потерь.

Основные конструктивные особенности

• Оптимизированная конструкция магнитной цепи: применяются высокочастотные сердечники из феррита, аморфных или нанокристаллических материалов. Научный подбор сердечников и расчет воздушных зазоров позволяют оптимизировать структуру магнитной цепи. Это эффективно снижает высокочастотные потери, значительно повышает удельную мощность и обеспечивает базу для работы на больших мощностях.
• Современная технология намотки: специально оптимизирована для учета эффекта близости и скин-эффекта при работе на высоких мощностях. Используются обмотки из высокочистой бескислородной меди в сочетании с технологиями намотки литцевым проводом или фольгой, что подавляет потери и гарантирует стабильную передачу тока.
• Контроль паразитных параметров: оптимизация компоновки обмоток позволяет строго регулировать паразитные параметры, такие как индуктивность рассеяния и распределенная ёмкость. Снижается влияние на силовые коммутационные устройства первичной цепи, предотвращаются перенапряжения и броски тока, повышается безопасность эксплуатации оборудования.
• Конструкция изоляции и защиты: обмотки проходят вакуумную пропитку или сплошную заливку. Используются изоляционные материалы класса Н и выше в сочетании с прочным корпусом, что обеспечивает сочетание высоких изоляционных свойств и устойчивости к сложным условиям эксплуатации, продлевая срок службы изделия.

Характеристики продукции

• Высокая пропускная мощность: стабильная выдача мощности от 10 кВт до 500 кВт, возможна индивидуальная разработка моделей большей мощности для непрерывной работы различного средне- и высокомощного оборудования, подходит для преобразования энергии в высокочастотных режимах.
• Высокий КПД преобразования: коэффициент полезного действия составляет 95–99%, что существенно сокращает электрические потери, снижает энергопотребление при эксплуатации и требования к охлаждению. Соответствует тенденциям энергосбережения и экологичности, помогает предприятиям сокращать эксплуатационные расходы.
• Стабильная работа с высокой помехозащищенностью: устойчивое функционирование в высокочастотном режиме без существенных искажений формы сигнала. Обладает высокой электромагнитной совместимостью, устойчив к внешним электромагнитным помехам, обеспечивает стабильность и надежность всей системы.
• Прочность, долговечность и простота обслуживания: высокая степень защиты корпуса, отличные изоляционные свойства, устойчивость к высоким температурам, влажности и старению. Срок службы превышает 20 000 часов, что сокращает частоту и расходы на техническое обслуживание.
• Высокая адаптивность при индивидуальной разработке: входное и выходное напряжение, номинальная мощность, способ намотки, установочные габариты и система охлаждения могут быть разработаны по требованиям заказчика. Гибко подходит для различных областей применения без дополнительной корректировки компоновки оборудования.

Типовые сценарии применения

Как ключевой компонент преобразования энергии, данный высокомощный высокочастотный трансформатор широко используется в различном оборудовании и системах средней и высокой мощности, благодаря своей высокой мощности, эффективности и стабильности. Конкретные сценарии включают:

• Промышленная сфера: Высокомощные импульсные источники питания, аппараты аргонодуговой сварки, электростатические фильтры, оборудование для десульфурации и денитрификации, промышленные преобразователи частоты, оборудование индукционного нагрева и т.д., обеспечивающие стабильное преобразование напряжения и энергоснабжение промышленного производственного оборудования.
• Сфера возобновляемой энергетики: Фотоэлектрические инверторы, системы преобразования энергии (PCS) для накопителей энергии, зарядные станции для электромобилей, бортовые зарядные устройства и т.д., удовлетворяющие потребности в высокомощном преобразовании энергии для генерации из возобновляемых источников, хранения энергии и применения в электромобилях.
• Транспортная сфера: Системы электроснабжения рельсового транспорта, приводные системы электромобилей, оборудование для линий электропередачи постоянного тока высокого напряжения (HVDC) и т.д., обеспечивающие стабильную работу высокомощного оборудования в транспортном секторе.
• Другие сферы: Твердотельные трансформаторы (SST), высокомощные системы бесперебойного питания (UPS), медицинское оборудование (крупные диагностические приборы), источники питания для аэрокосмической отрасли и т.д., предоставляющие эффективные и надежные решения для преобразования энергии для высокотехнологичного оборудования.
