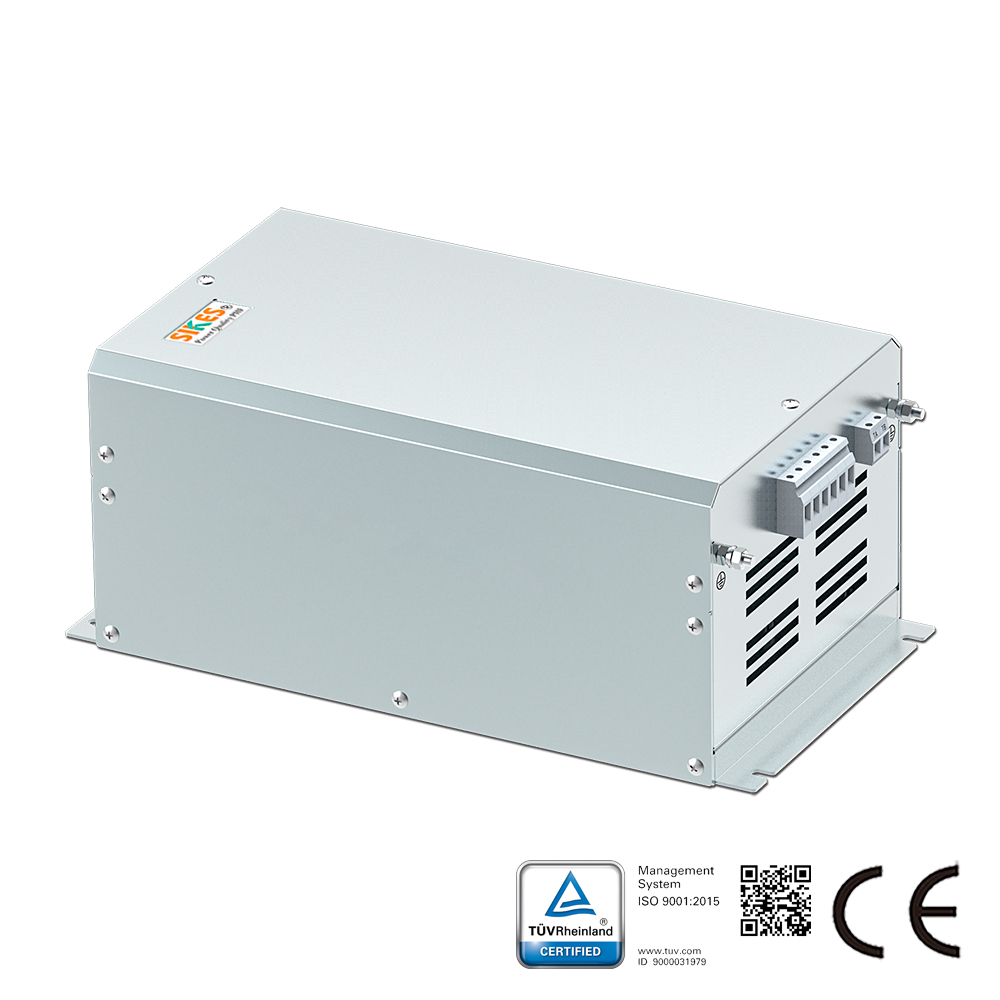

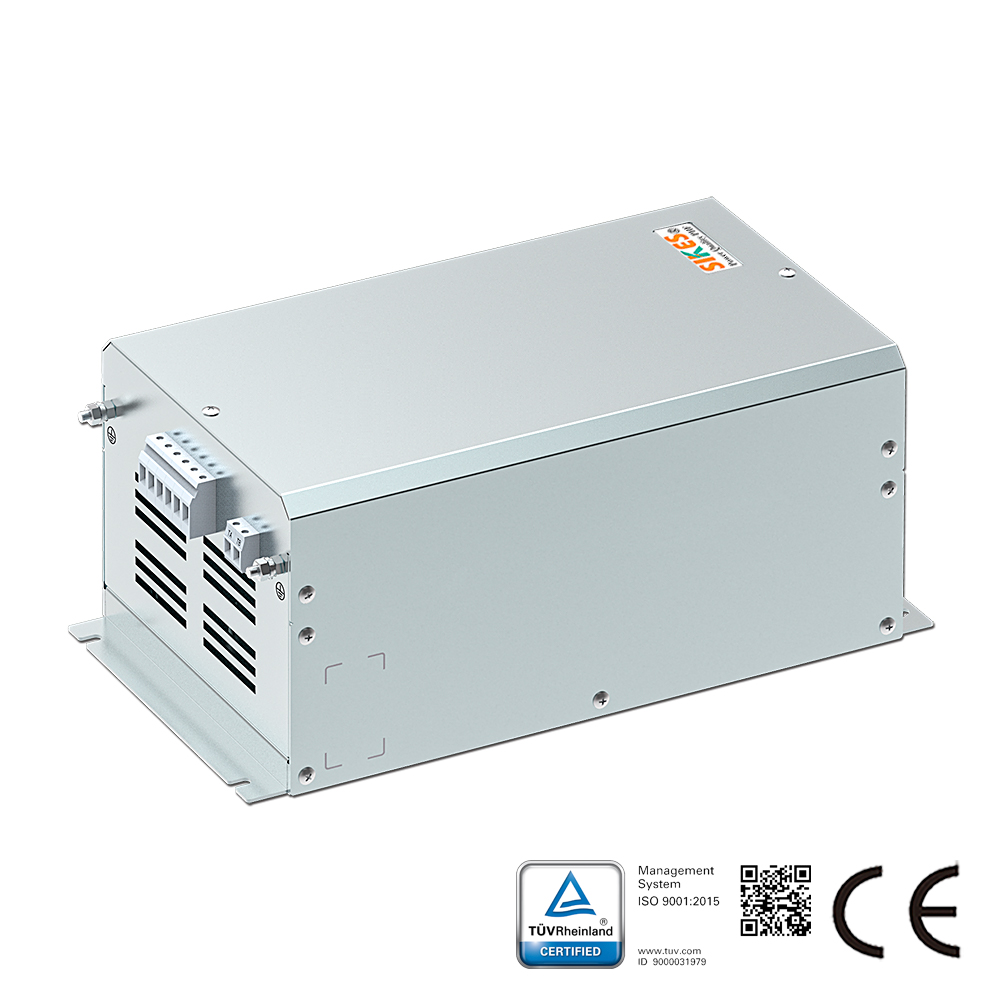

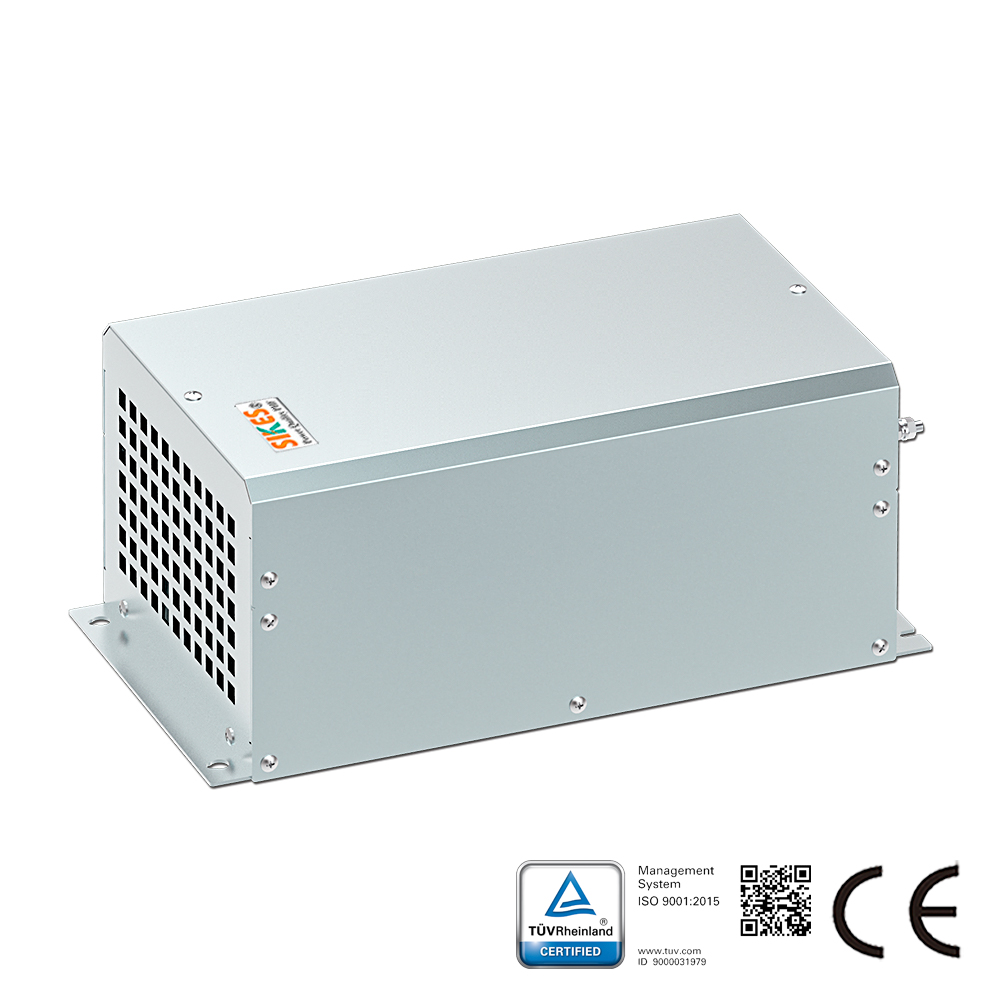

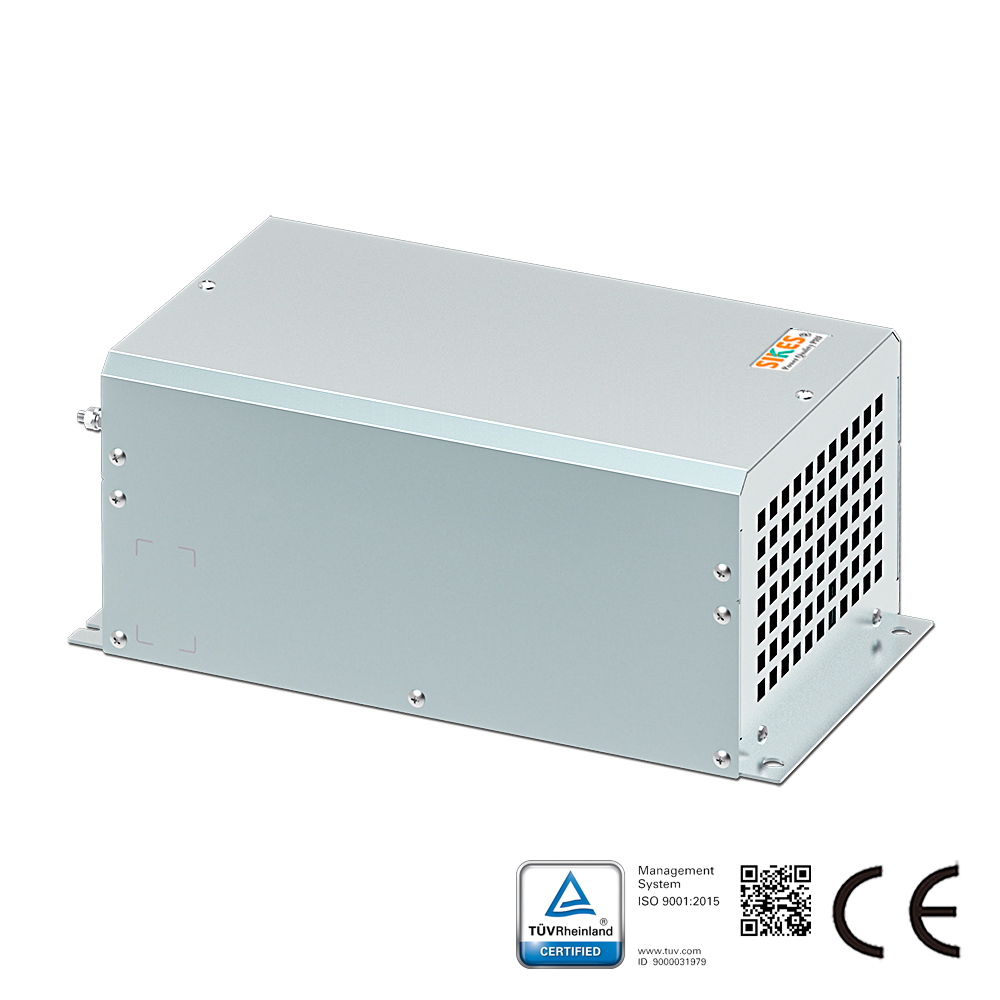

SIKES Advanced Passive Harmonic Filter PHF 005 и PHF 010 — это надежные и простые в использовании пассивные гармонические фильтры, которые снижают гармоники, сохраняя при этом высокую энергоэффективность системы.

Оптимизация гармонических характеристик

Advanced Harmonic Filter PHF 005/010 представляет собой экономически эффективное комплексное решение. По сравнению с традиционными фильтрами-ловушками гармоник, PHF имеет меньшую площадь установки и более высокое подавление гармоник.

Решение доступно в двух вариантах: PHF 005 и PHF 010. При подключении перед приводом Danfoss VLT® искажение гармонического тока, возвращаемого в сеть, снижается до 5% и 10% общего гармонического искажения тока при полной нагрузке. (Требования к системе: THVD < 2%, дисбаланс напряжения сети < 1%)

Благодаря эффективности >98% усовершенствованные пассивные гармонические фильтры предлагают экономичные и очень надежные гармонические решения, специально разработанные для приводов Danfoss VLT® мощностью до 250 кВт.

В качестве автономных опций усовершенствованные гармонические фильтры имеют компактный корпус, который легко интегрируется в существующее панельное пространство. Это делает их хорошо подходящими для модернизации с ограниченными изменениями преобразователя частоты.

Технические характеристики
Линейное напряжение:
380-415 В переменного тока (50 Гц) доступно;
440-480 В переменного тока (60 Гц) по запросу;
500-525 В переменного тока (50 Гц) по запросу;
690 В переменного тока (50 Гц) по запросу.

Степень защиты корпуса: IP20 (IP21 по запросу)
Ток перегрузки: 160% в течение 60 секунд
КПД > 0,98

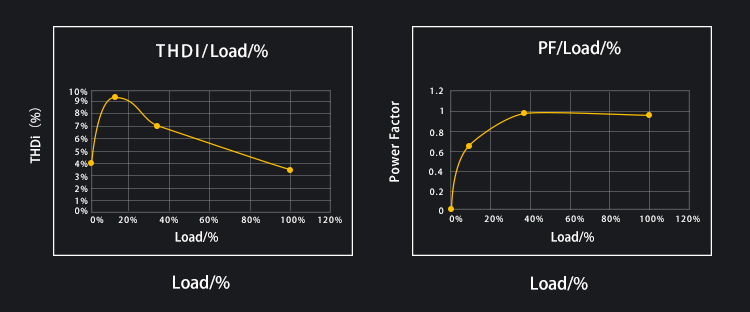

Коэффициент мощности
0,85 при 50% нагрузке
0,99 при 100% нагрузке
Температура окружающей среды: от -25 до +45 °C без снижения номинальных параметров

Особенности и преимущества
Разработан для согласованной работы с приводами серии Danfoss VLT®
Удобный запуск; не требуется настройка
Не требует регулярного технического обслуживания
Защита нескольких приводов одним фильтром

Разработан в соответствии с нормами по ограничению гармонических искажений тока:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4

PHF 010 имеет THiD < 10%; равная или превосходная производительность и конкурентоспособная стоимость по сравнению с 12-импульсными выпрямителями PHF 005 имеет THiD < 5%; равная или превосходная производительность и конкурентоспособная стоимость по сравнению с 18-импульсными выпрямителями
