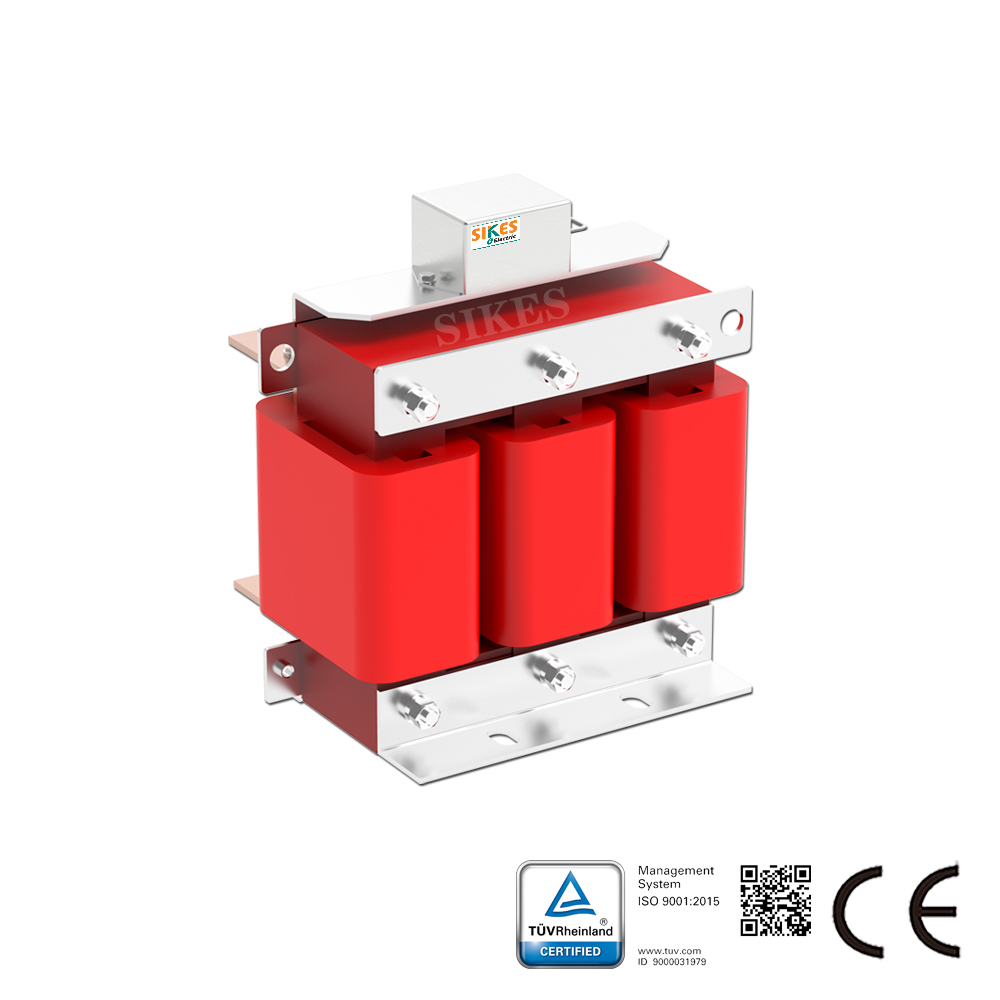

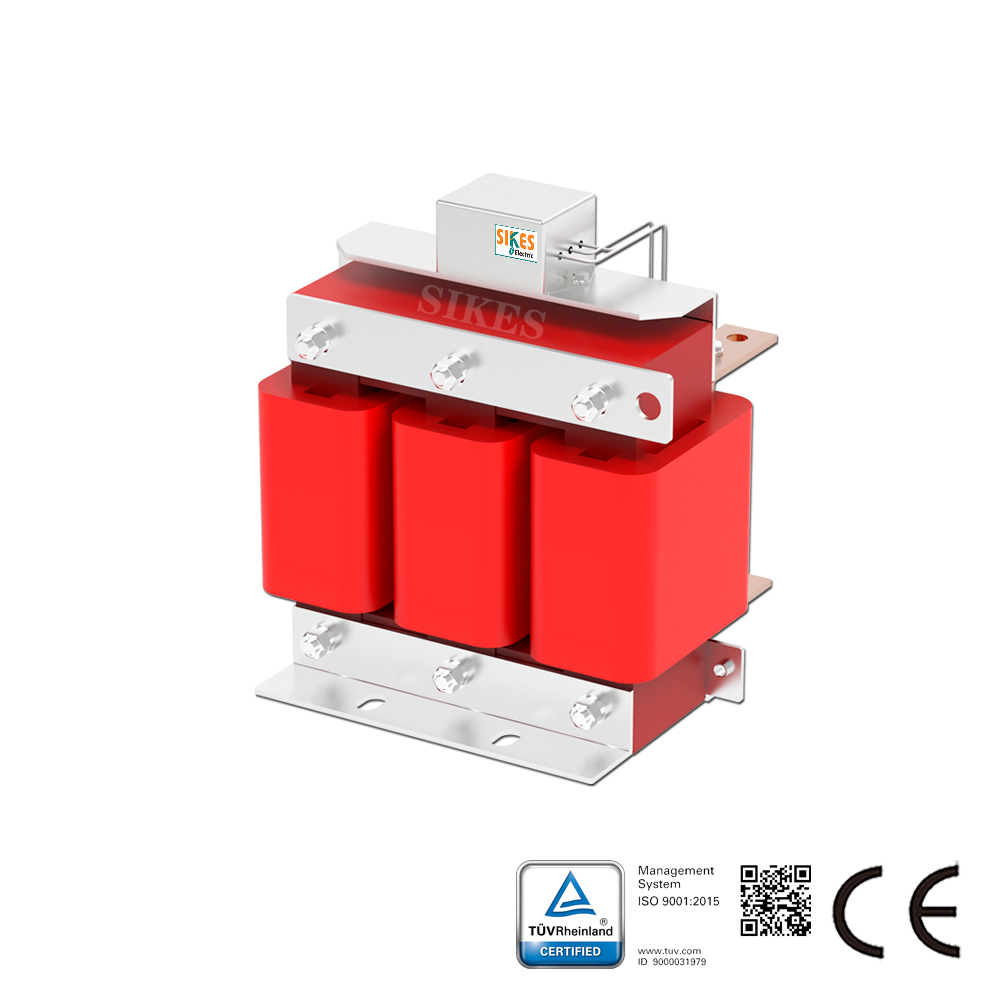

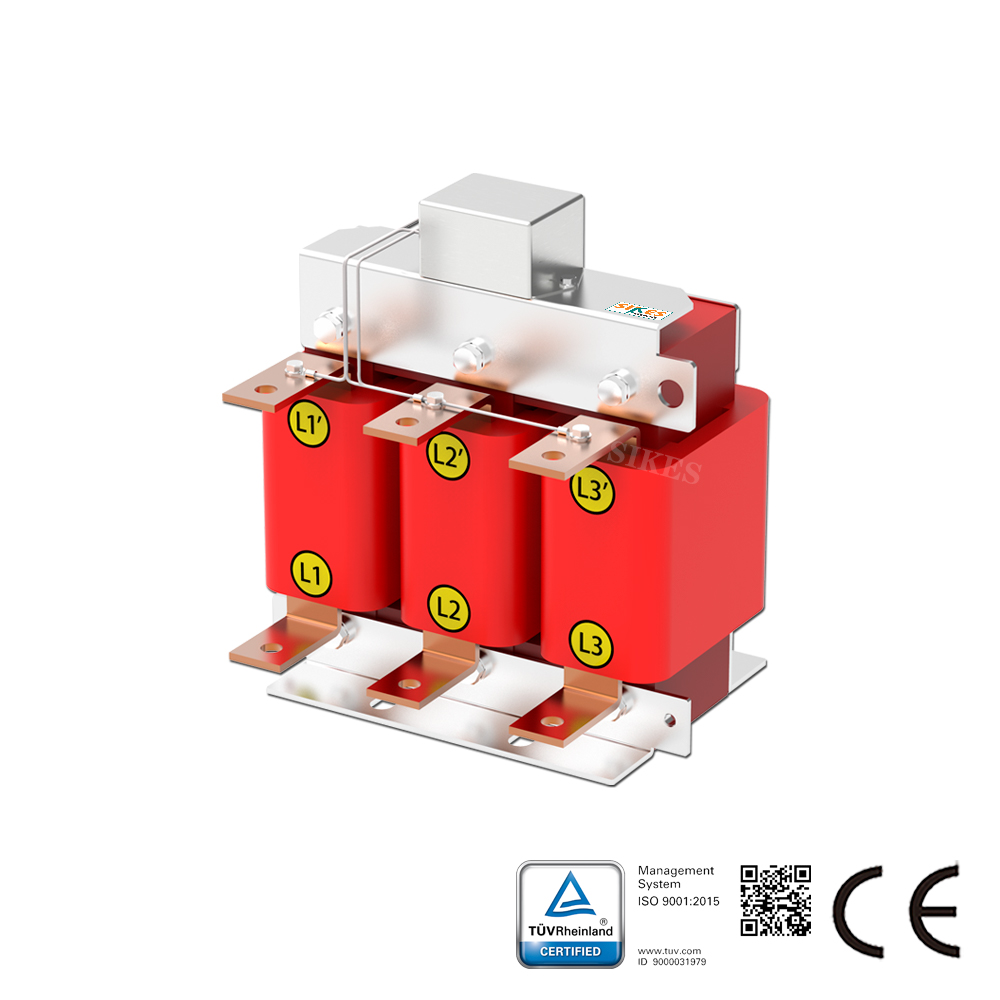

Описание фильтров Dv/dt

Фильтры DV/DT от SIKES снижают изоляционную нагрузку на электродвигатели за счёт уменьшения значения dU/dt выходного напряжения частотного преобразователя. Могут использоваться с длиной кабеля до 100–300 м в зависимости от модели.
Кроме того, блоки рассчитаны на максимальную частоту коммутации 200 кГц. При меньших частотах коммутации фильтры выделяют меньше тепла. Двигатель не предназначен для использования с частотным преобразователем в модернизируемых установках.
Фильтр Du/Dt является экономичной альтернативой синусному фильтру.

Фильтры dv/dt могут помочь нашим клиентам:
1. эффективно снижая напряжение dt/dv на выводах серводвигателя инвертора;
2. предотвращая преждевременное старение и пробой кабеля передачи и обмотки серводвигателя;
3. продлевая срок службы серводвигателей и период эксплуатации, повышая надежность сервопривода;
4. снижая помехи для близлежащего оборудования и цепей;
5. уменьшая ток утечки на землю двигателя;
6. снижая помехи при включении контактора между фильтрами и двигателями;
7. эффективно уменьшая пиковое импульсное напряжение на выводах серводвигателя;
8. соответствуя требованиям к выходу стандартов IEC 60034-17, 60034-25.

Технические данные фильтра DV/DT:
Диапазон номинального напряжения: 3*380±10%
DV/DT: ≤1000 В/мкс
Защита: IP00
Перегрузочная способность: 150% 60 с, 120% 60 мин
Класс изоляции: H
Электрическая прочность: AC 4000 В/5 мА/60 с
Сопротивление изоляции: сердечник-обмотка, ≥100 МОм (DC 1000 В);
Охлаждение: AN

Применения синусоидальных фильтров:
Вентиляторы, конвейеры, насосы
Системы ОВКВ, компрессоры
Лифты, краны, ветроэнергетика, ИБП, СЭП
Электроприводы с длинным кабелем
Электроприводы с несколькими параллельно соединенными двигателями
Применения на среднее напряжение (установка перед повышающим трансформатором)
