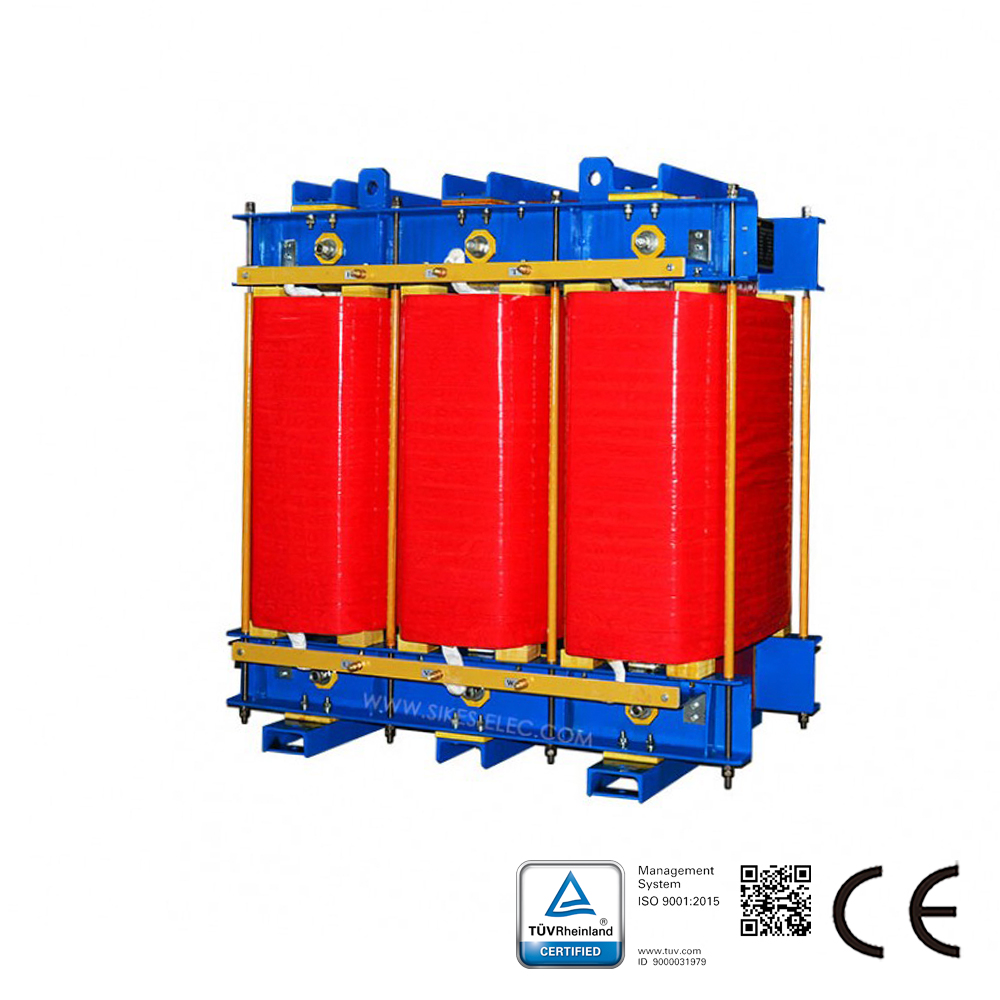

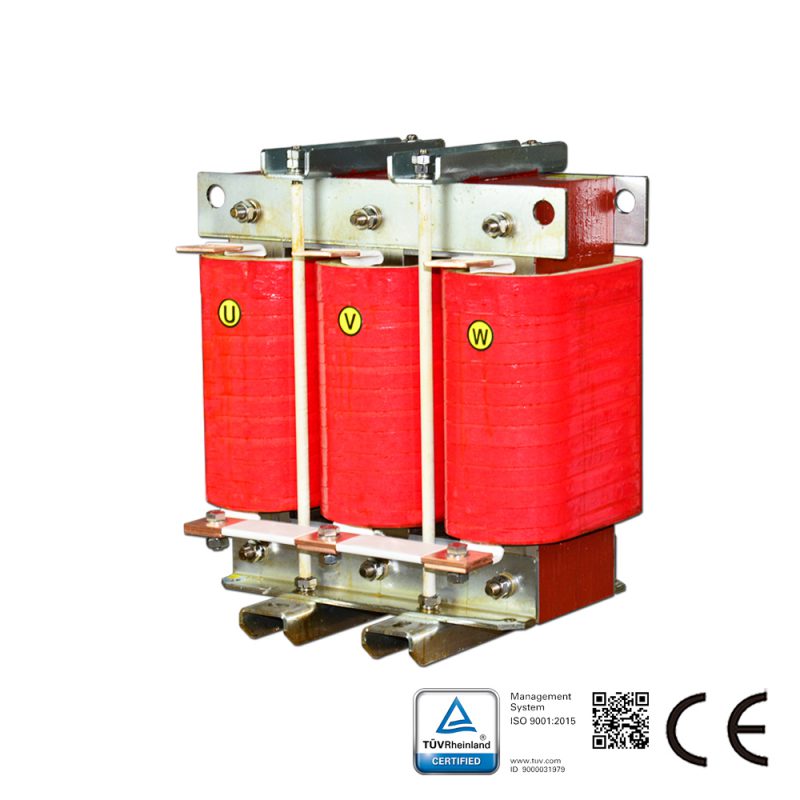

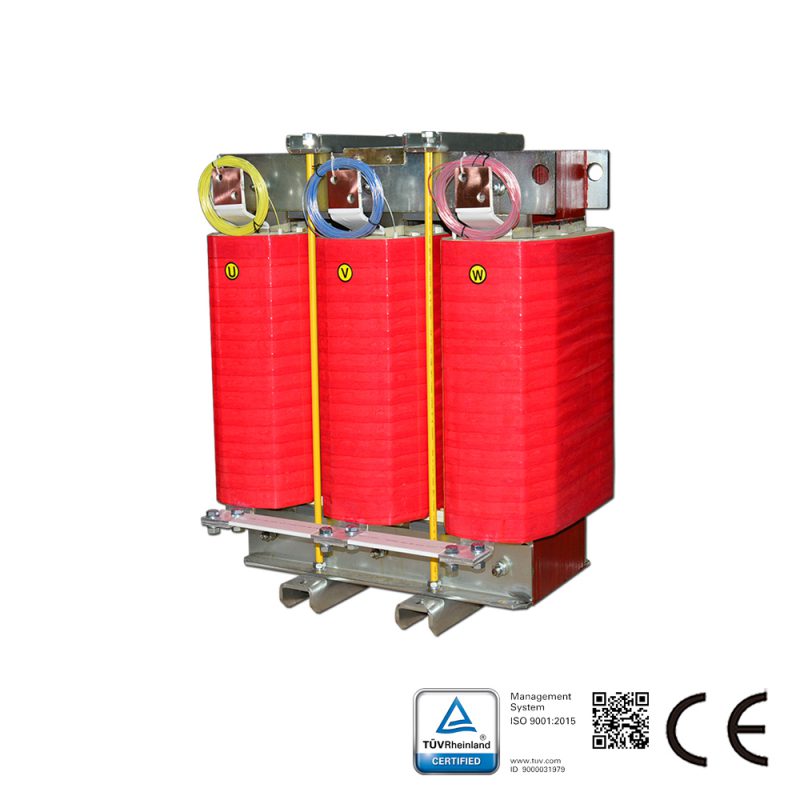

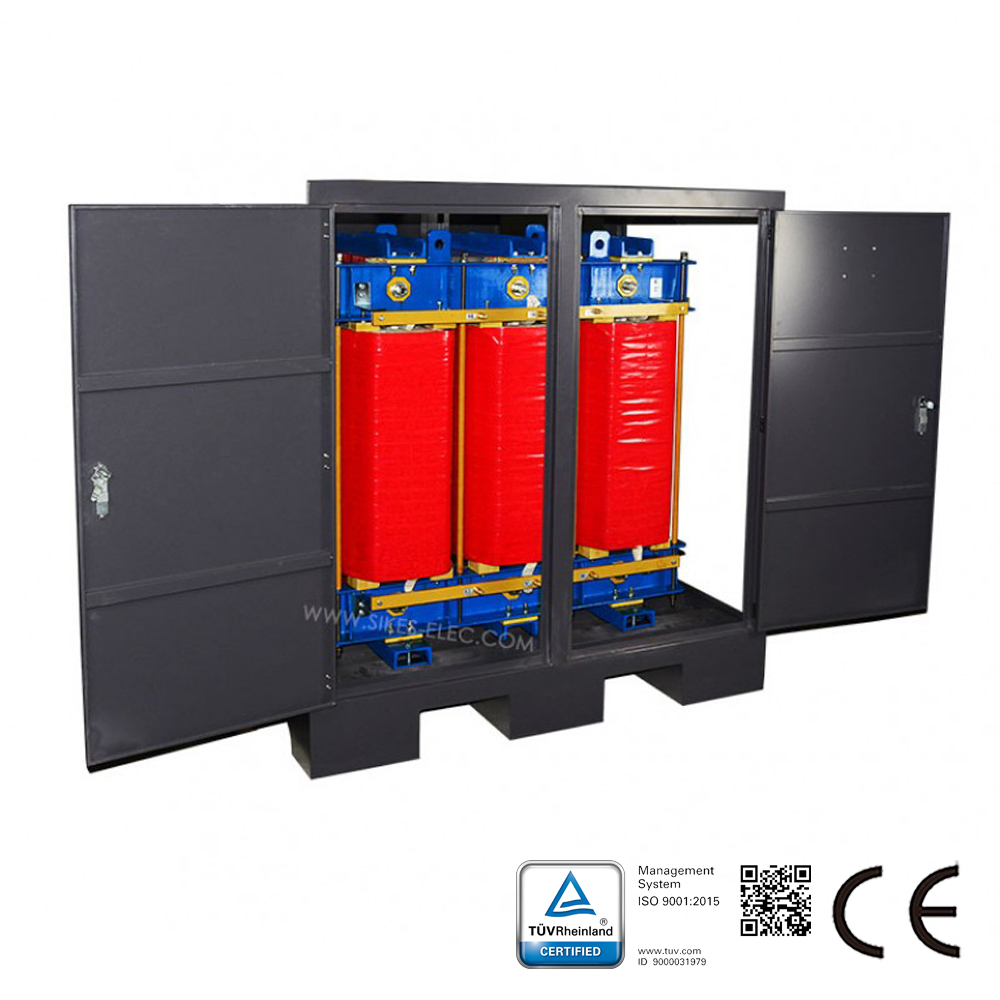

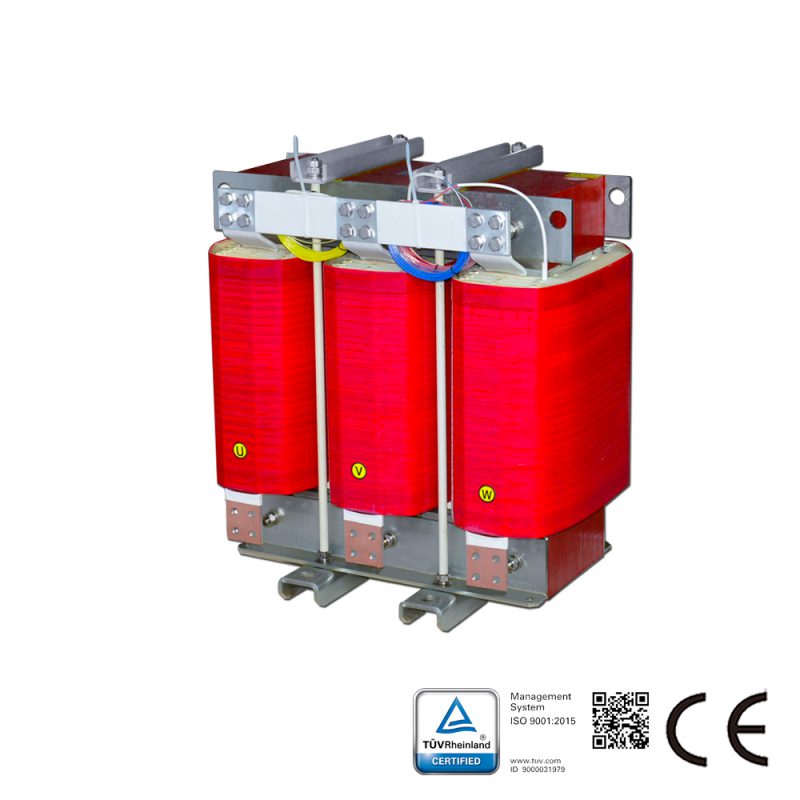

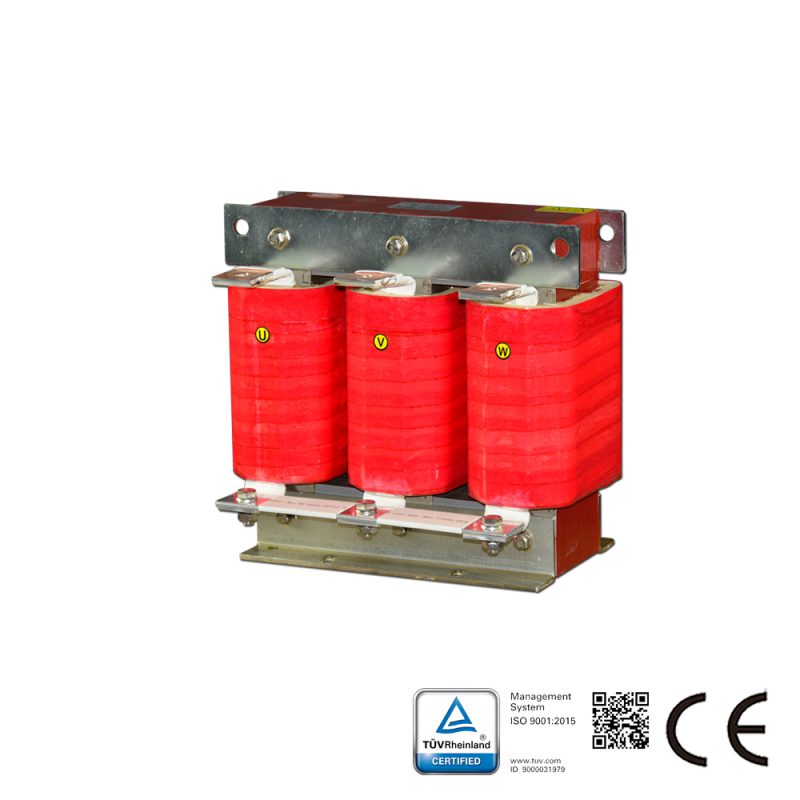

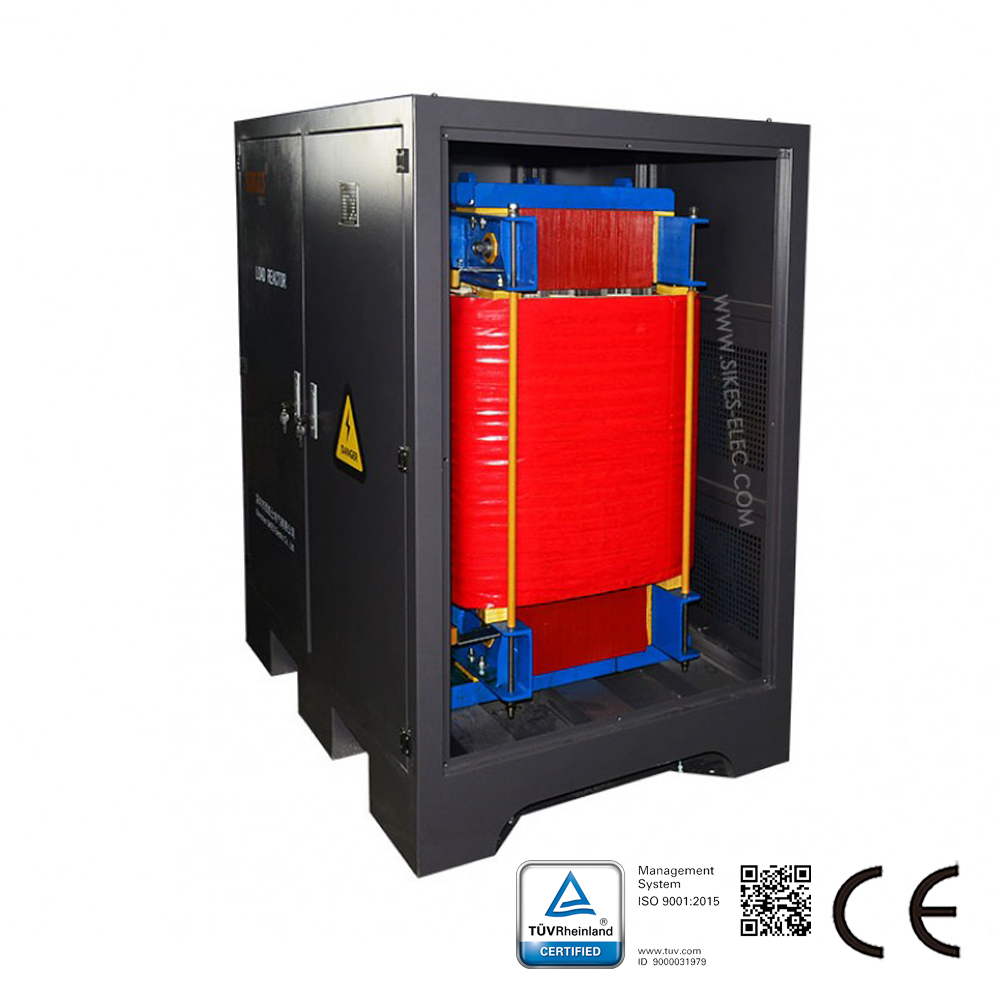

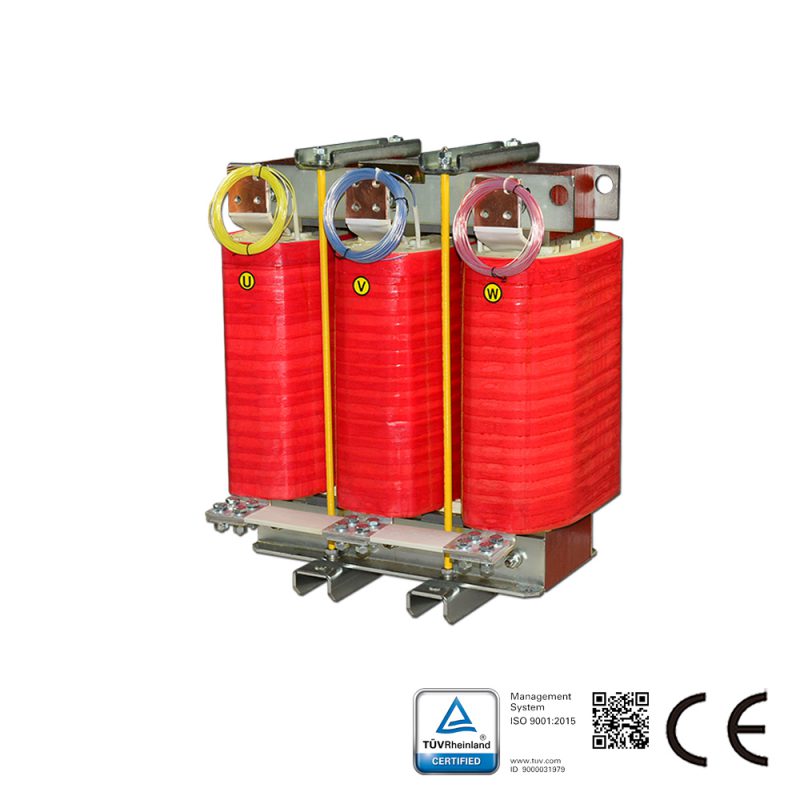

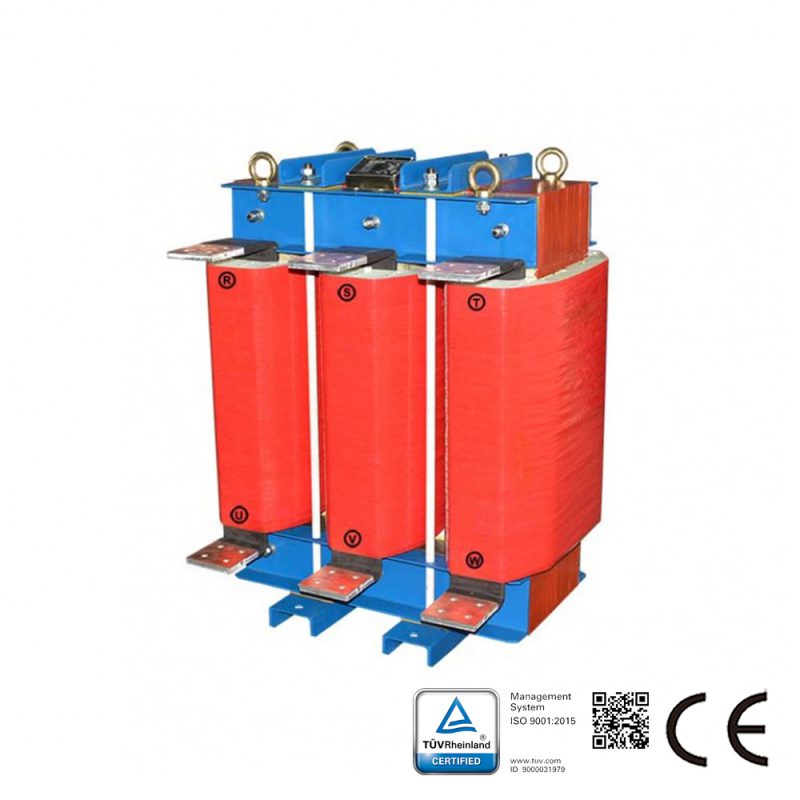

Нагрузочный реактор предназначен для испытания частотного преобразователя.

Особенности трехфазного нагрузочного реактора:
Обмотка выполнена по фольговой конструкции, что обеспечивает низкое активное сопротивление, высокую стойкость к токам короткого замыкания и кратковременным перегрузкам;
Применение композитных изоляционных материалов класса F или H позволяет сохранять надежность работы изделия в тяжелых условиях эксплуатации;
Реактор характеризуется низкой магнитной индукцией, хорошей линейностью, высокой перегрузочной способностью и низким уровнем шума;
Магнитопровод изготавливается из холоднокатаной ориентированной электротехнической стали с низкими потерями, что обеспечивает низкие потери, высокий КПД и малое превышение температуры.

Параметры нагрузочного реактора:
Номинальная мощность: 0,55 квар–1000 квар
Диапазон напряжения: 380–460 В
Значение индуктивности: 0,49–20,0 мГн
Режим работы: кратковременный или длительный (не менее 2 часов при номинальном токе)
Погрешность индуктивности: ±10%, входной ток короткого замыкания UVW, RST
Тип фазы: трехфазный
Частота: 50–60 Гц
Способ охлаждения: AN/AF
Класс изоляции: F/H
Высота над уровнем моря: 1000 м; при превышении 1000 м рабочая частота снижается пропорционально
Диапазон температур: –25℃…+45℃
Температура хранения: –40℃…+70℃
Рабочая влажность: относительная 10%–90%
Степень загрязнения: 3 класс
Стойкость к солевому туману: солёность 0,1 мг/м³
Стандарты: IEC289:1987 дроссель, GB10229-88 дроссель (эквивалент IEC289:1987), JB9644-1999 дроссель для преобразовательной техники
