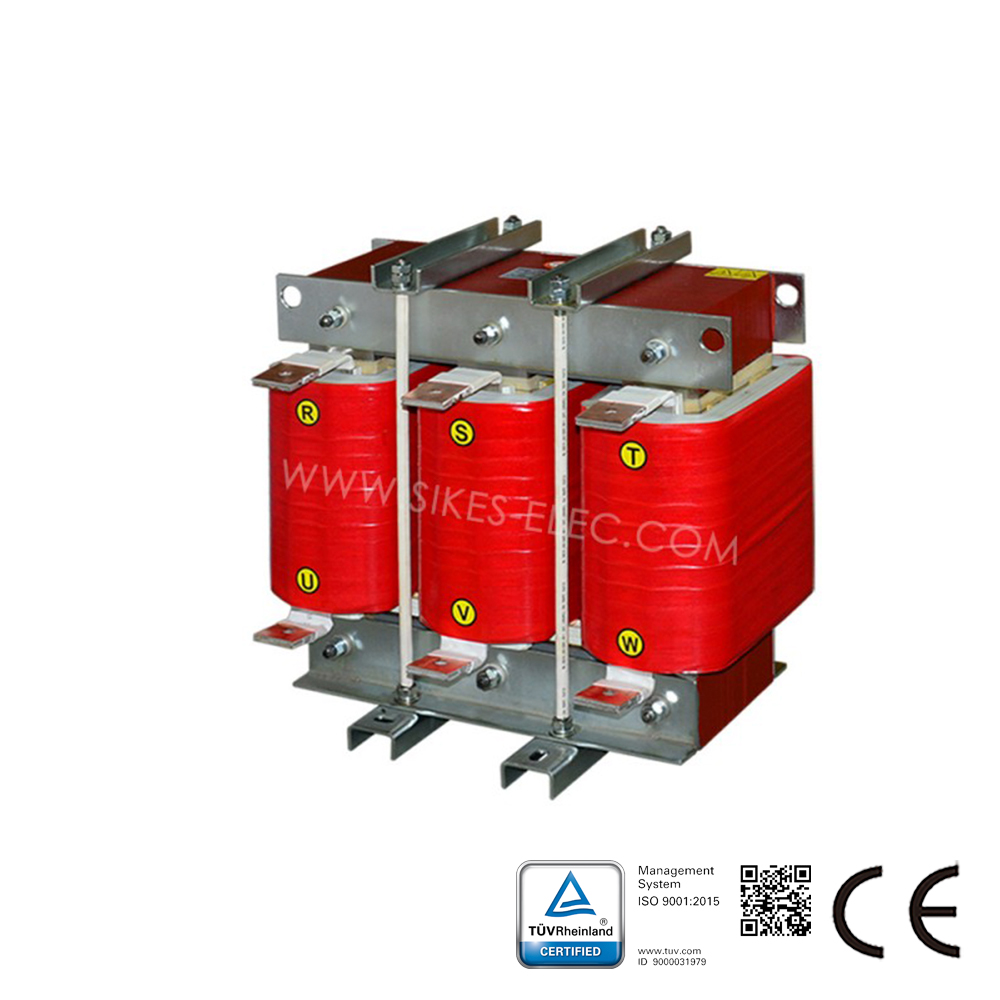

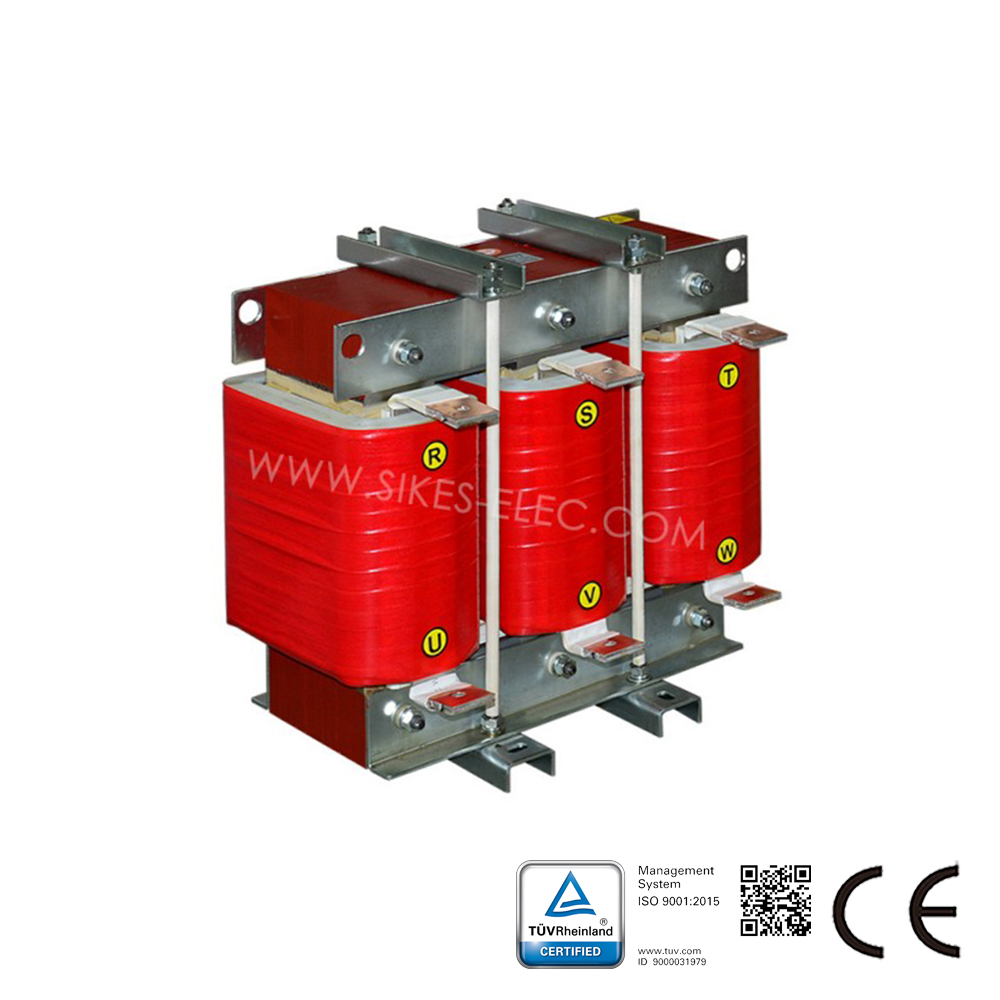

Описание фильтрового реактора:
Фильтровый реактор совместно с конденсаторами может формировать гармонический контур для снижения гармонических токов в системе, преимущественно 3-й, 5-й, 7-й, 11-й, 13-й и высших гармоник. Фильтровый реактор может быть установлен посредством параллельного или последовательного подключения.

Функция фильтрового реактора:
Реактор LCL для ШИМ-выпрямителя, несущая частота: ≥2 кГц, рабочая частота: 50 Гц, фаза: 3.
Гармоники содержат помехи от ЧРП для сети, в основном гармоники 3, 5, 7, 9, 11, 13, 15, 17, 19, на выходной стороне преимущественно высокочастотные гармоники 5–10 кГц.

Технические параметры фильтрового реактора:
Номинальный ток: ≤5000 А; номинальное напряжение: <1000 В; электрическая прочность: обмотка–земля 3000 В перем. тока/50 Гц/60 с без повреждений.
Сопротивление изоляции: обмотка–земля, крепёжный винт через сердечник–земля 500 В пост. тока, сопротивление изоляции ≥100 МОм; уровень шума реактора: <65 дБ (на расстоянии 1 м от реактора).
Степень защиты: IP00; класс изоляции: F/H; стандарт: IEC289; GB10229-88 (эквивалент IEC289:1987).

Применение фильтрового реактора:
Ветроэнергетика, фотоэлектрические системы, частотно-регулируемые приводы (VFD) и источники бесперебойного питания (UPS).
