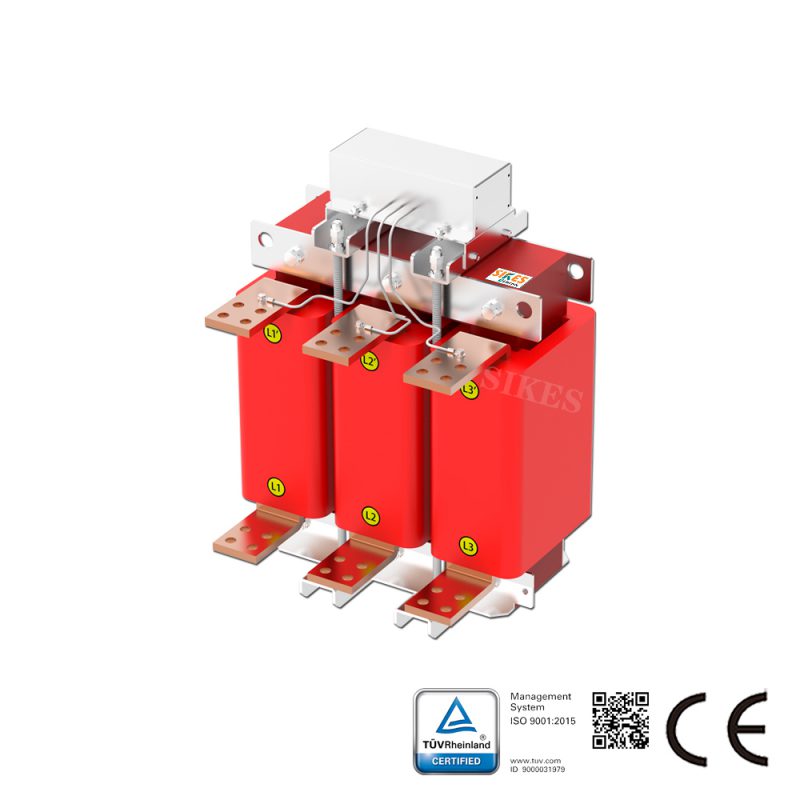

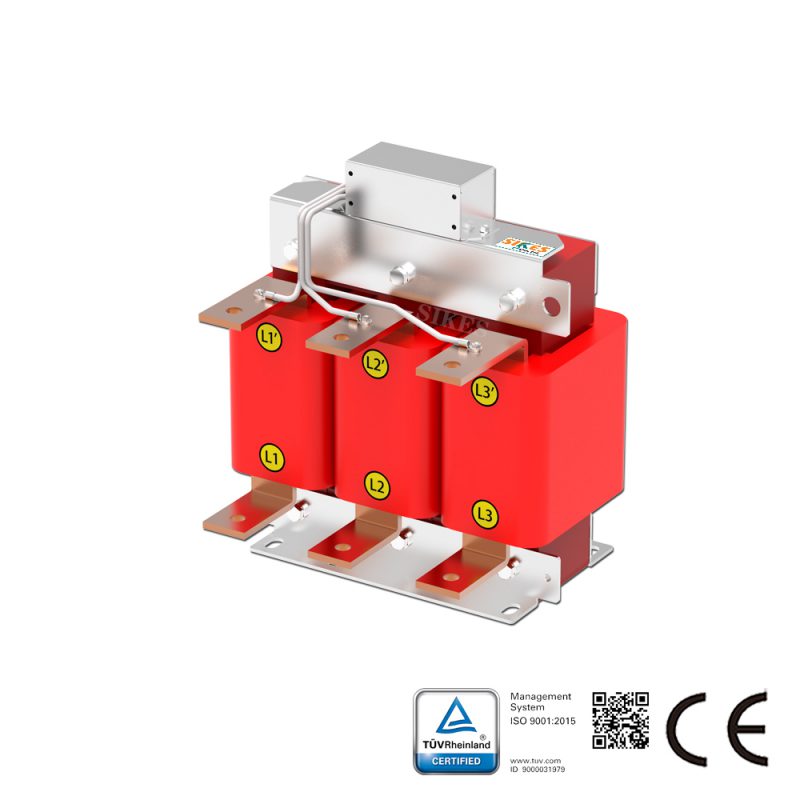

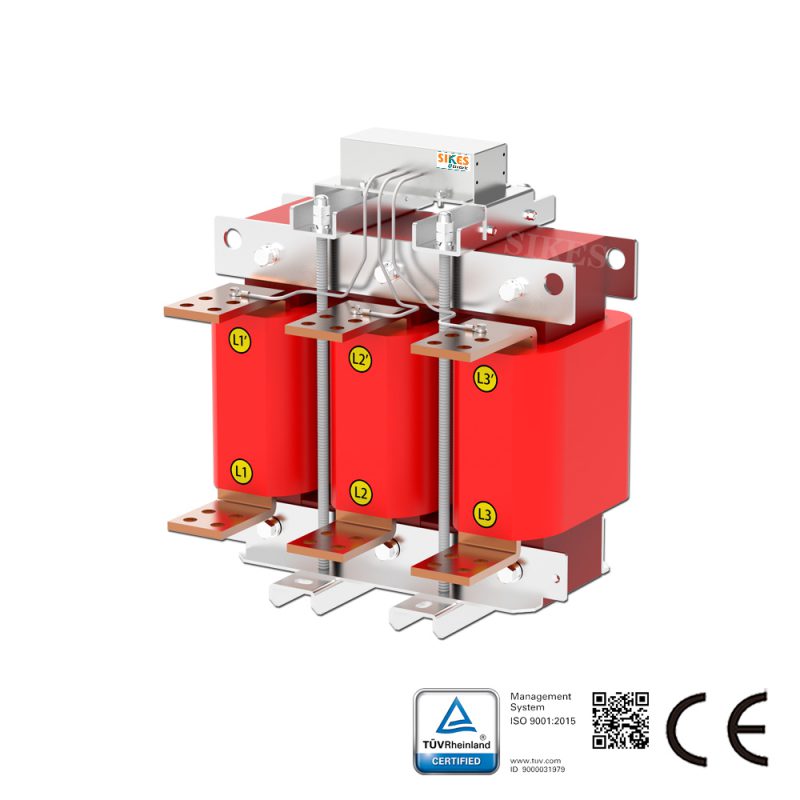

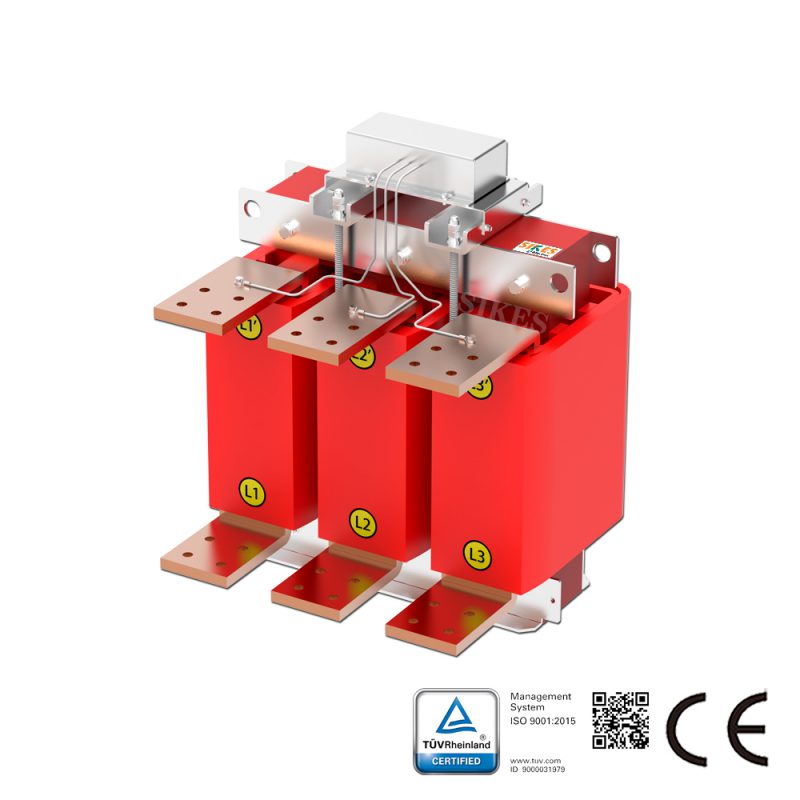

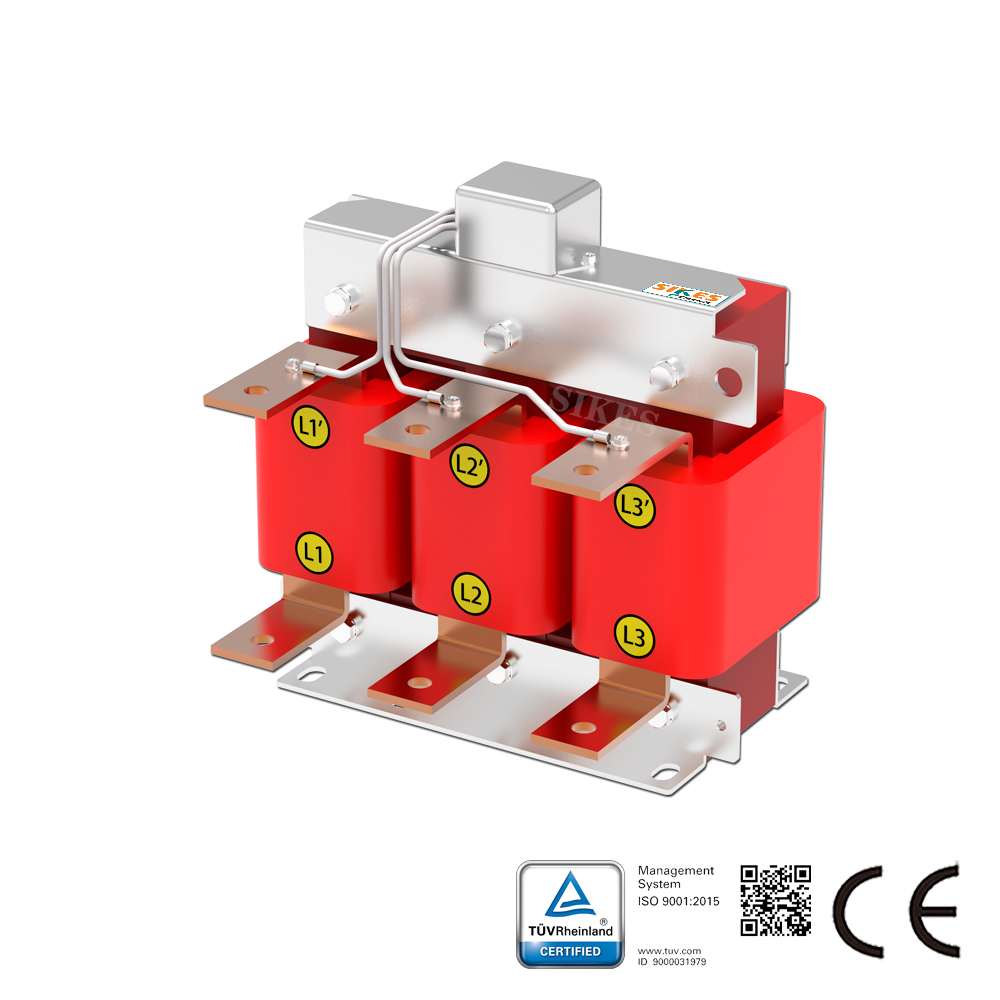

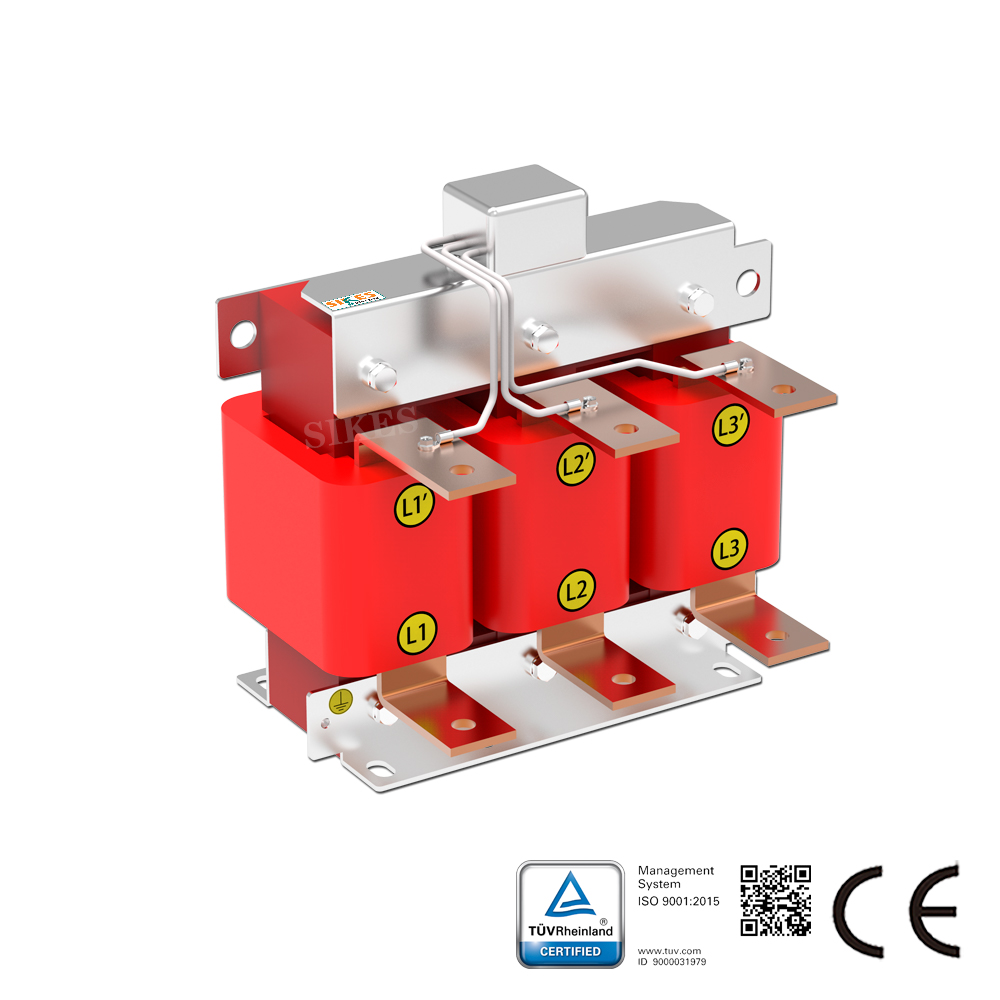

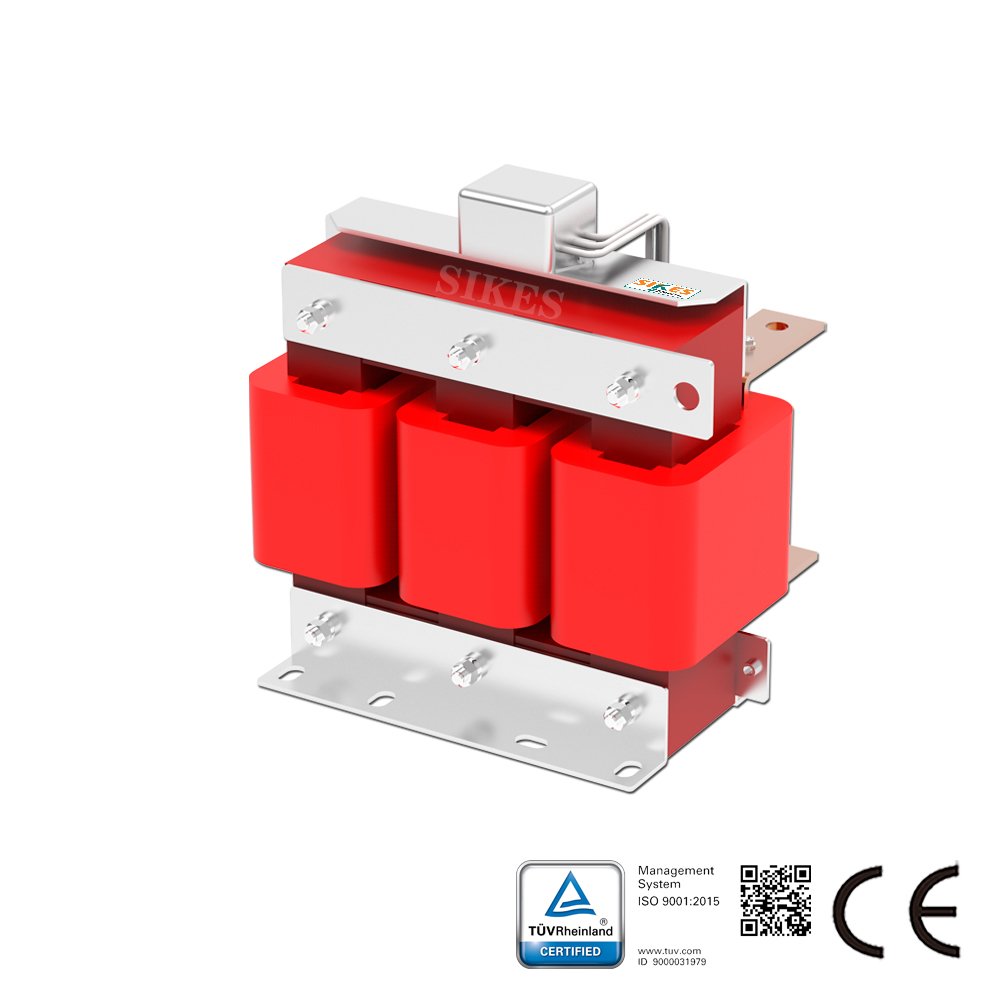

Описание фильтров Dv/dt

Фильтры DV/DT от SIKES снижают изоляционную нагрузку на электродвигатели за счёт уменьшения значения dU/dt выходного напряжения частотного преобразователя. Могут использоваться с длиной кабеля до 100–300 м в зависимости от модели.
Кроме того, блоки рассчитаны на максимальную частоту коммутации 200 кГц. При меньших частотах коммутации фильтры выделяют меньше тепла. Двигатель не предназначен для использования с частотным преобразователем в модернизируемых установках.
Фильтр Du/Dt является экономичной альтернативой синусному фильтру.

Фильтры dV/dt обеспечивают поддержку клиентам в следующих аспектах:
1. Эффективное снижение напряжения dV/dt на выводах инверторного серводвигателя;
2. Предотвращение преждевременного старения и пробоя силового кабеля и обмотки серводвигателя;
3. Увеличение срока службы серводвигателей и межремонтного периода, повышение надёжности сервопривода;
4. Снижение уровня помех для близкорасположенного оборудования и цепей;
5. Уменьшение тока утечки на землю двигателя;
6. Снижение помех при коммутации контактора между фильтрами и двигателями;
7. Эффективное снижение импульсного пикового напряжения на выводах серводвигателя;
8. Соответствие выходным требованиям стандартов IEC 60034-17, 60034-25.

Технические данные фильтра dV/dt:
Номинальный диапазон напряжения: 3*380±10%
dV/dt ≤ 1000 мкс
Степень защиты: IP00
Перегрузочная способность: 150% — 60 с, 120% — 60 мин
Класс изоляции: F
Электрическая прочность изоляции: 4000 В перем. тока / 5 мА / 60 с
Сопротивление изоляции: обмотка-сердечник, ≥100 МОм (постоянное напряжение 1000 В);
Охлаждение: естественное воздушное (AN)

Применения синусоидальных фильтров:
Вентиляторы, конвейеры, насосы
Системы ОВКВ, компрессоры
Лифты, краны, ветроэнергетика, ИБП, СЭП
Электроприводы с длинным кабелем
Электроприводы с несколькими параллельно соединенными двигателями
Применения на среднее напряжение (установка перед повышающим трансформатором)
