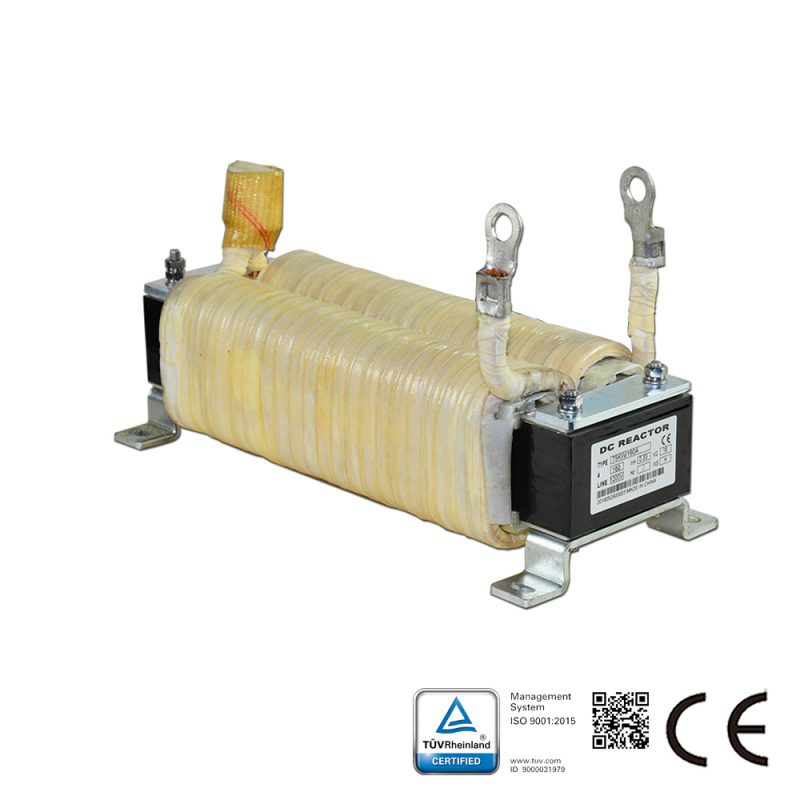

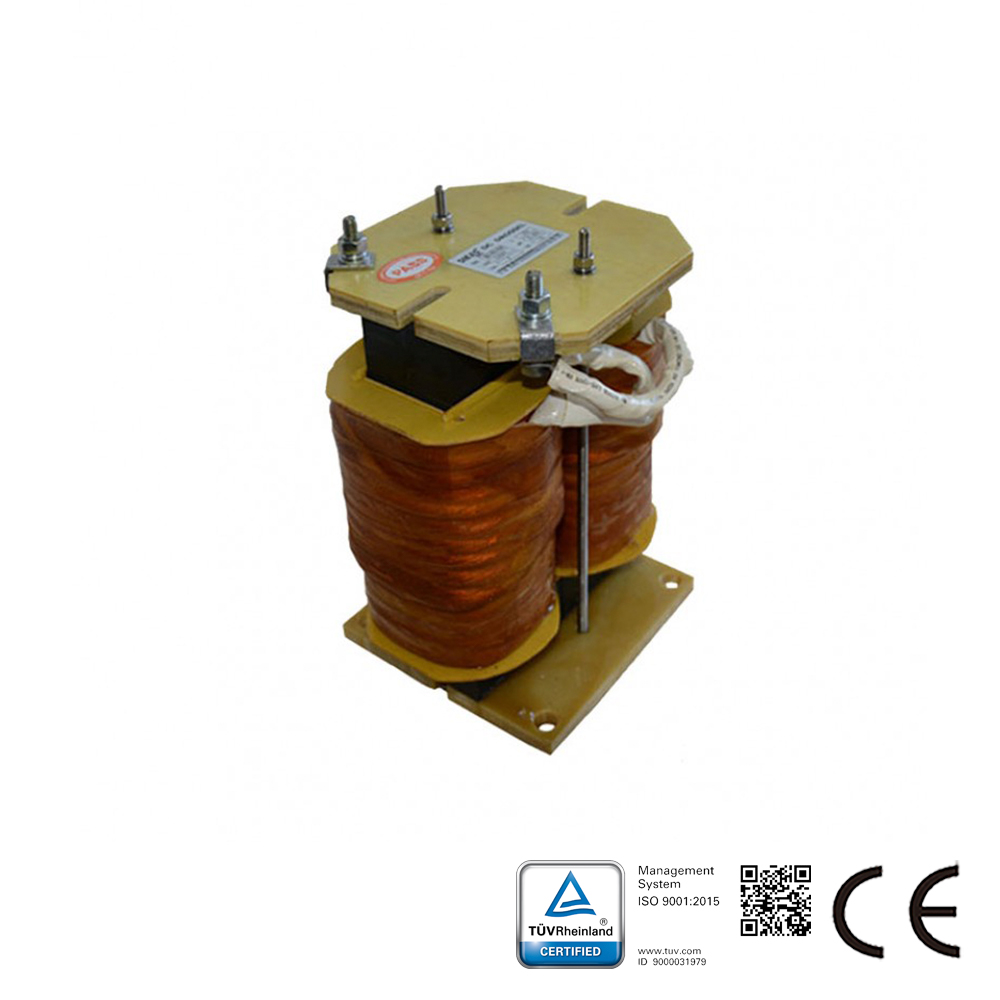

Данная серия дросселей предназначена для высокочастотных инверторных схем и подходит для систем питания с частотой переменного тока 10-30 кГц и номинальным напряжением до 1 кВ. Они представляют собой последовательные высокочастотные цепи в составе гармонических компонентов, обеспечивающие безопасную и надежную работу других электроэлементов; также способствуют снижению пульсаций тока, поддержанию непрерывности тока и повышению качества электропитания при достижении определенной величины индуктивности.

Характеристики серии
Мощность: 0,75 кВА–1000 кВА
Тип фазы: однофазный / трёхфазный
Сетевое напряжение: обычно 0,4 кВ, не более 1 кВ
Номинальный ток: 10–2000 А
Ключевой материал: высокочастотный магнитный сердечник (низкая остаточная намагниченность, низкие потери)
Внешнее оборудование: высокопрочный изоляционный материал в качестве крепёжного элемента
Импеданс: 1%/4,5%/5%/6%/12%/13%
Частота источника питания переменного тока: 10–30 кГц
Степень защиты: IP00
Рабочая температура окружающей среды: –20…+50 °C, оптимально +40 °C
Класс изоляции: F/H
Промышленный стандарт: GB10229-1988
Сертификация: CE

Применение:
Высокочастотный источник питания или высокочастотные схемы
